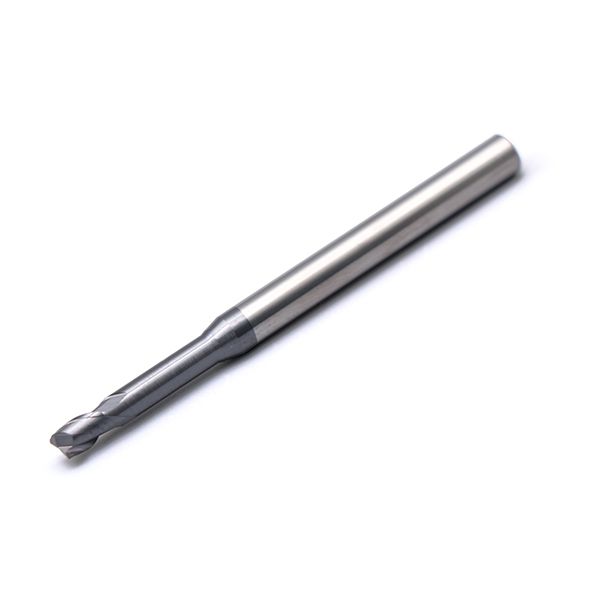

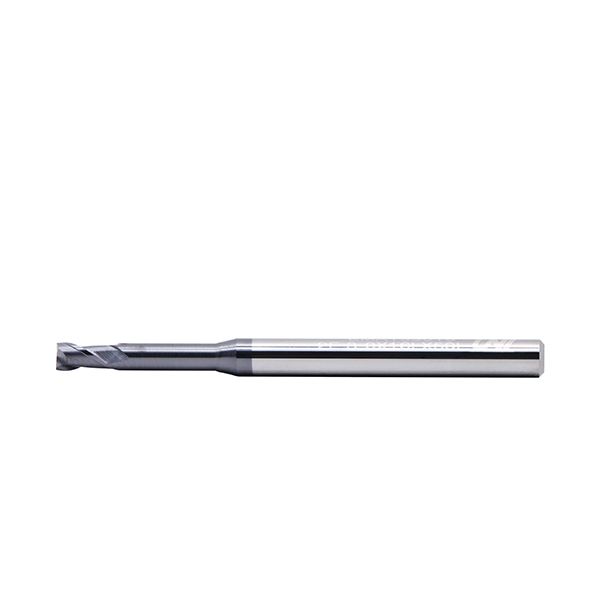

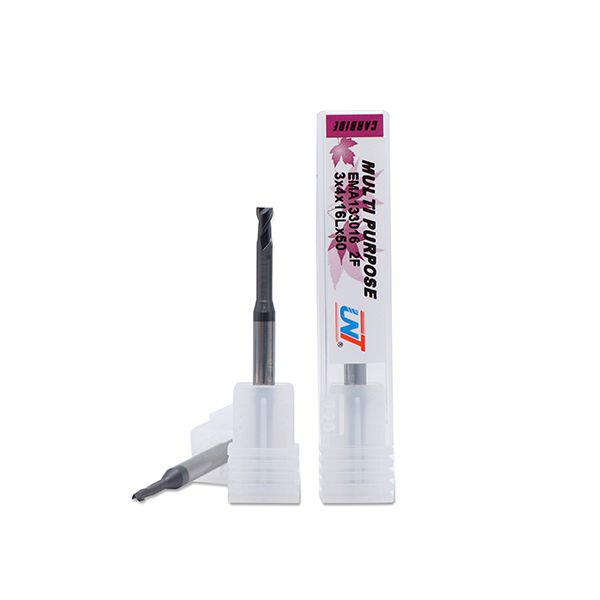

Концевая фреза (2 зубья, микро, с удлинённой шейкой, EMA13)
- Обеспечивает отличную производительность при резке предварительно закаленных сталей до HRc56
- Используется для обработки пресс-форм и штампов
- Специальная конструкция с длинной шейкой для обработки глубоких полостей и фрезеровании глубоких прорезей
- Супер микро концевая фреза доступна с диаметрами в диапазоне от 0,02~2,9 мм
- Миниатюрные режущие инструменты подходят для высокоточного фрезерования в медицинской, оптической, электронной и аэрокосмической промышленности

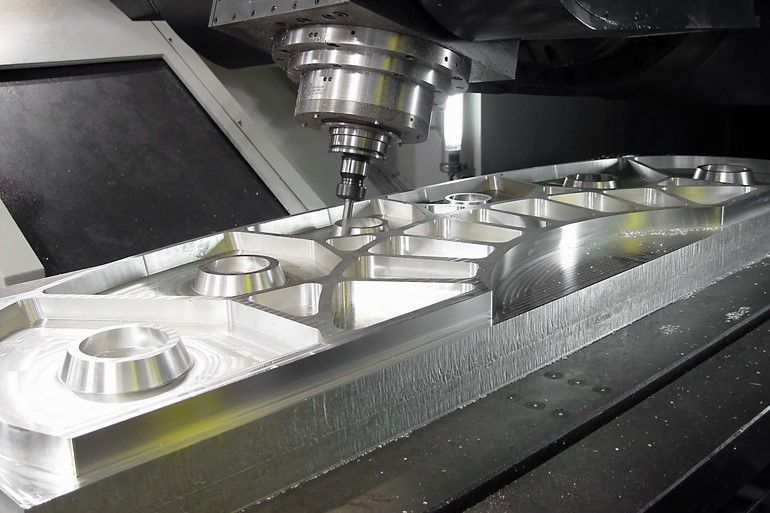

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Угол наклона спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Твердосплаваная концевая фреза с 2 зубьями, мелкоразмерная, с удлинённой шейкой, серия EMA13

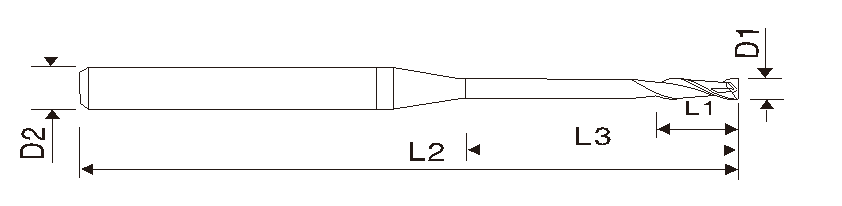

| UNT EDP # Нажмите, чтобы заказать | Диаметр фрезы D1 |
Рабочая длина L3 |
Диаметр стержня D2 |
Длина зубчиков L1 |
Общая длина L2 |
Зубья |
| EMA130402 | 0.4 | 2 | 4 | 0.6 | 50 | 2 |
| EMA130404 | 0.4 | 4 | 4 | 0.6 | 50 | 2 |
| EMA130406 | 0.4 | 6 | 4 | 0.6 | 50 | 2 |
| EMA130502 | 0.5 | 2 | 4 | 0.8 | 50 | 2 |
| EMA130504 | 0.5 | 4 | 4 | 0.8 | 50 | 2 |
| EMA130506 | 0.5 | 6 | 4 | 0.8 | 50 | 2 |
| EMA130508 | 0.5 | 8 | 4 | 0.8 | 50 | 2 |
| EMA130602 | 0.6 | 2 | 4 | 1 | 50 | 2 |
| EMA130604 | 0.6 | 4 | 4 | 1 | 50 | 2 |
| EMA130606 | 0.6 | 6 | 4 | 1 | 50 | 2 |
| EMA130608 | 0.6 | 8 | 4 | 1 | 50 | 2 |
| EMA130610 | 0.6 | 10 | 4 | 1 | 50 | 2 |
| EMA130804 | 0.8 | 4 | 4 | 1.2 | 50 | 2 |
| EMA130806 | 0.8 | 6 | 4 | 1.2 | 50 | 2 |
| EMA130808 | 0.8 | 8 | 4 | 1.2 | 50 | 2 |
| EMA130810 | 0.8 | 10 | 4 | 1.2 | 50 | 2 |
| EMA130812 | 0.8 | 12 | 4 | 1.2 | 50 | 2 |
| EMA131006 | 1.0 | 6 | 4 | 1.5 | 50 | 2 |
| EMA131008 | 1.0 | 8 | 4 | 1.5 | 50 | 2 |
| EMA131010 | 1.0 | 10 | 4 | 1.5 | 50 | 2 |
| EMA131012 | 1.0 | 12 | 4 | 1.5 | 50 | 2 |
| EMA131014 | 1.0 | 14 | 4 | 1.5 | 50 | 2 |
| EMA131016 | 1.0 | 16 | 4 | 1.5 | 50 | 2 |
| EMA131018 | 1.0 | 18 | 4 | 1.5 | 50 | 2 |
| EMA131020 | 1.0 | 20 | 4 | 1.5 | 50 | 2 |
| EMA131206 | 1.2 | 6 | 4 | 1.8 | 50 | 2 |
| EMA131208 | 1.2 | 8 | 4 | 1.8 | 50 | 2 |
| EMA131210 | 1.2 | 10 | 4 | 1.8 | 50 | 2 |
| EMA131212 | 1.2 | 12 | 4 | 1.8 | 50 | 2 |
| UNT EDP # Нажмите, чтобы заказать | Диаметр фрезы. |
Рабочая длина |
Диаметр хвостовика |
Диаметр зубьев |
Общая длина |
Длина |
| D1 | L3 | D2 | L1 | L2 | ||
| EMA131214 | 1.2 | 14 | 4 | 1.8 | 50 | 2 |
| EMA131216 | 1.2 | 16 | 4 | 1.8 | 50 | 2 |
| EMA131218 | 1.2 | 18 | 4 | 1.8 | 50 | 2 |
| EMA131220 | 1.2 | 20 | 4 | 1.8 | 50 | 2 |
| EMA131506 | 1.5 | 6 | 4 | 2.5 | 50 | 2 |
| EMA131508 | 1.5 | 8 | 4 | 2.5 | 50 | 2 |
| EMA131510 | 1.5 | 10 | 4 | 2.5 | 50 | 2 |
| EMA131512 | 1.5 | 12 | 4 | 2.5 | 50 | 2 |
| EMA131514 | 1.5 | 14 | 4 | 2.5 | 50 | 2 |
| EMA131516 | 1.5 | 16 | 4 | 2.5 | 50 | 2 |
| EMA131518 | 1.5 | 18 | 4 | 2.5 | 50 | 2 |
| EMA131520 | 1.5 | 20 | 4 | 2.5 | 50 | 2 |
| EMA132006 | 2.0 | 6 | 4 | 3 | 50 | 2 |
| EMA132008 | 2.0 | 8 | 4 | 3 | 50 | 2 |
| EMA132010 | 2.0 | 10 | 4 | 3 | 50 | 2 |
| EMA132012 | 2.0 | 12 | 4 | 3 | 50 | 2 |
| EMA132014 | 2.0 | 14 | 4 | 3 | 50 | 2 |
| EMA132016 | 2.0 | 16 | 4 | 3 | 50 | 2 |
| EMA132018 | 2.0 | 18 | 4 | 3 | 50 | 2 |
| EMA132020 | 2.0 | 20 | 4 | 3 | 50 | 2 |
| EMA133008 | 3.0 | 8 | 4 | 4.5 | 50 | 2 |
| EMA133010 | 3.0 | 10 | 4 | 4.5 | 50 | 2 |
| EMA133012 | 3.0 | 12 | 4 | 4.5 | 50 | 2 |
| EMA133014 | 3.0 | 14 | 4 | 4.5 | 50 | 2 |
| EMA133016 | 3.0 | 16 | 4 | 4.5 | 50 | 2 |
| EMA133018 | 3.0 | 18 | 4 | 4.5 | 50 | 2 |
| EMA133020 | 3.0 | 20 | 4 | 4.5 | 50 | 2 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
