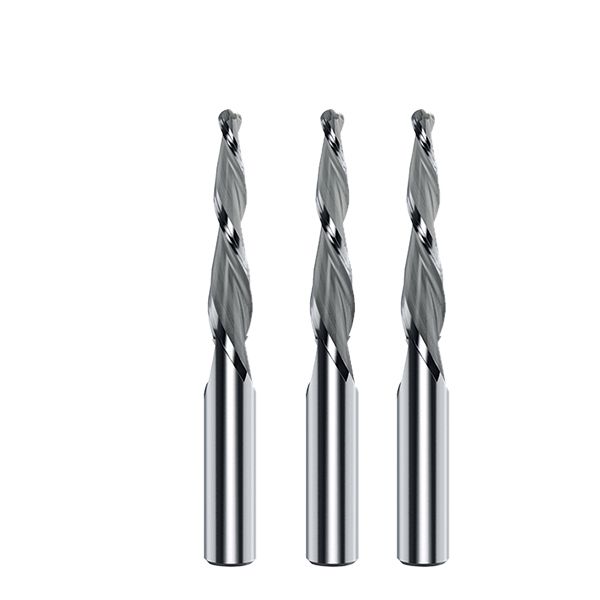

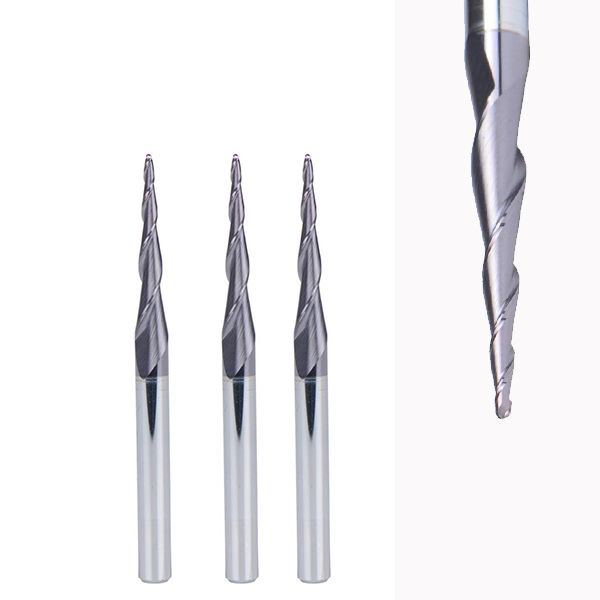

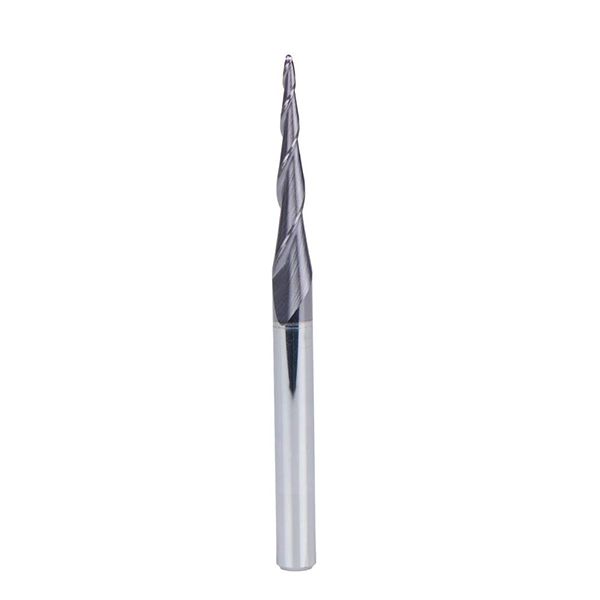

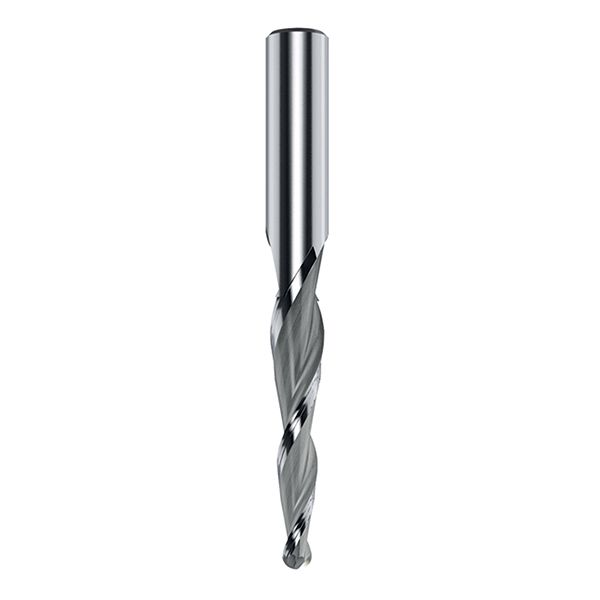

Шаровая фреза (2 зубья, конусная шейка, EMA16)
- Фреза данного типа специально разработана для профилирования глубоких полостей и глубокого фрезерования
- Обеспечивает отличную производительность при резке предварительно закаленных сталей до HRc56
- Используется для обработки пресс-форм и штампов
- Угол конусности горловины доступен от 0,5°~15°
- Идеально подходит для работы с оборудованием с ЧПУ, гравировальной резьбы 2D/3D принтерами

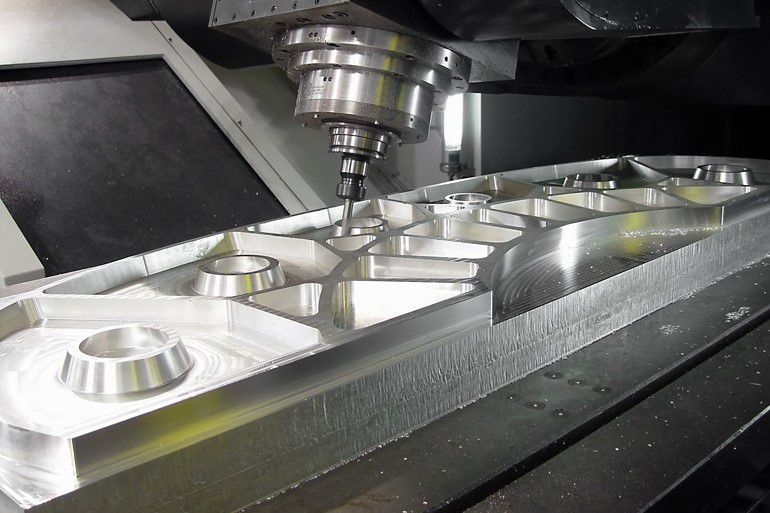

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC40/46/56/65 |
| Угол наклона спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ | Допуск по диаметру резания | 0-0.030 |
Шаровая фрезас 2 зубьями, с конусной шейкой (UNT-EMA16)

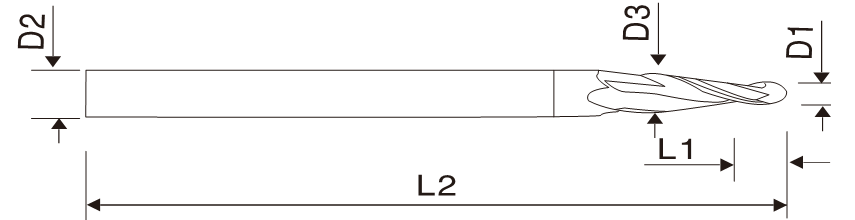

| UNT EDP # Нажмите, чтобы заказать | Диаметр наконечника лезвия D1 |
Угол конусности (°) |
Диаметр стержня D2 |
Длина зубчиков L1 |
Диаметр шлейфа от грубых сторон D3 |
Общая длина L2 |
Зубья |
| EMA162505 | R0.5 | 0.5 | 4 | 4 | 1.07 | 50 | 2F |
| EMA1605010 | R0.5 | 1 | 4 | 4 | 1.14 | 50 | 2F |
| EMA1605015 | R0.5 | 1.5 | 4 | 4 | 1.21 | 50 | 2F |
| EMA1605020 | R0.5 | 2 | 4 | 4 | 1.28 | 50 | 2F |
| EMA1605030 | R0.5 | 3 | 4 | 4 | 1.42 | 50 | 2F |
| EMA1605050 | R0.5 | 5 | 4 | 4 | 1.7 | 50 | 2F |
| EMA1607505 | R0.75 | 0.5 | 4 | 5 | 1.59 | 50 | 2F |
| EMA1607510 | R0.75 | 1 | 4 | 5 | 1.67 | 50 | 2F |
| EMA1607515 | R0.75 | 1.5 | 4 | 5 | 1.76 | 50 | 2F |
| EMA1607520 | R0.75 | 2 | 4 | 5 | 1.85 | 50 | 2F |
| EMA1607530 | R0.75 | 3 | 4 | 5 | 2.02 | 50 | 2F |
| EMA1607550 | R0.75 | 5 | 4 | 5 | 2.1 | 50 | 2F |
| EMA1610005 | R1.0 | 0.5 | 4 | 6 | 2.37 | 50 | 2F |
| EMA1610010 | R1.0 | 1 | 4 | 6 | 2.21 | 50 | 2F |
| EMA1610015 | R1.0 | 1.5 | 4 | 6 | 2.31 | 50 | 2F |
| EMA1610020 | R1.0 | 2 | 4 | 6 | 2.41 | 50 | 2F |
| EMA1610030 | R1.0 | 3 | 4 | 6 | 2.62 | 50 | 2F |
| EMA1610050 | R1.0 | 5 | 6 | 6 | 3.05 | 50 | 2F |
| EMA1612505 | R1.25 | 0.5 | 4 | 8 | 2.64 | 50 | 2F |
| EMA1612510 | R1.25 | 1 | 4 | 8 | 2.78 | 50 | 2F |
| EMA1612515 | R1.25 | 1.5 | 4 | 8 | 2.91 | 50 | 2F |
| EMA1612520 | R1.25 | 2 | 4 | 8 | 3.05 | 50 | 2F |
| EMA1612530 | R1.25 | 3 | 4 | 8 | 3.33 | 50 | 2F |
| EMA1612550 | R1.25 | 5 | 6 | 8 | 3.9 | 50 | 2F |
| EMA1615005 | R1.5 | 0.5 | 4 | 10 | 3.17 | 50 | 2F/4F |
| EMA1615010 | R1.5 | 1 | 4 | 10 | 3.35 | 50 | 2F/4F |
| EMA1615015 | R1.5 | 1.5 | 4 | 10 | 3.52 | 50 | 2F/4F |
| EMA1615020 | R1.5 | 2 | 4 | 10 | 3.69 | 50 | 2F/4F |
| EMA1615030 | R1.5 | 3 | 6 | 10 | 4.05 | 50 | 2F/4F |
| EMA1615050 | R1.5 | 5 | 6 | 10 | 4.75 | 50 | 2F/4F |
| EMA1620005 | R2.0 | 0.5 | 6 | 15 | 4.26 | 50 | 2F/4F |
| EMA1620010 | R2.0 | 1 | 6 | 15 | 4.52 | 50 | 2F/4F |
| EMA1620015 | R2.0 | 1.5 | 6 | 15 | 4.79 | 50 | 2F/4F |
| EMA1620020 | R2.0 | 2 | 6 | 15 | 5.04 | 50 | 2F/4F |
| UNT EDP # Нажмите, чтобы заказать | Диаметр наконечника лезвия | Угол конусности | Диаметр хвостовика |
Диаметр зубьев |
Диаметр шлейфа от грубых сторон | Общая длина |
Зубья |
| D1 | Угол ° | D2 | L1 | D3 | |||
| EMA1620030 | R2.0 | 3 | 6 | 15 | 5.57 | 50 | 2F/4F |
| EMA1620050 | R2.0 | 5 | 8 | 15 | 6.62 | 60 | 2F/4F |
| EMA1625005 | R2.5 | 0.5 | 6 | 20 | 5.34 | 50 | 2F/4F |
| EMA1625010 | R2.5 | 1 | 6 | 20 | 5.7 | 50 | 2F/4F |
| EMA1625015 | R2.5 | 1.5 | 6 | 20 | 6.04 | 60 | 2F/4F |
| EMA1625020 | R2.5 | 2 | 8 | 20 | 6.39 | 60 | 2F/4F |
| EMA1625030 | R2.5 | 3 | 8 | 20 | 7.1 | 60 | 2F/4F |
| EMA1625050 | R2.5 | 5 | 10 | 20 | 8.5 | 75 | 2F/4F |
| EMA1625070 | R2.5 | 7 | 10 | 20 | 9.91 | 75 | 2F/4F |
| EMA1630005 | R3.0 | 0.5 | 8 | 20 | 6.35 | 60 | 2F/4F |
| EMA1630010 | R3.0 | 1 | 8 | 20 | 6.7 | 60 | 2F/4F |
| EMA1630015 | R3.0 | 1.5 | 8 | 20 | 7.05 | 60 | 2F/4F |
| EMA1630020 | R3.0 | 2 | 8 | 20 | 7.4 | 60 | 2F/4F |
| EMA1630030 | R3.0 | 3 | 8 | 20 | 8.1 | 75 | 2F/4F |
| EMA1630050 | R3.0 | 5 | 10 | 20 | 9.5 | 75 | 2F/4F |
| EMA1640005 | R4.0 | 0.5 | 10 | 25 | 8.44 | 75 | 2F/4F |
| EMA1640010 | R4.0 | 1 | 10 | 25 | 8.87 | 75 | 2F/4F |
| EMA1640015 | R4.0 | 1.5 | 10 | 25 | 9.31 | 75 | 2F/4F |
| EMA1640020 | R4.0 | 2 | 10 | 25 | 9.74 | 75 | 2F/4F |
| EMA1640030 | R4.0 | 3 | 12 | 25 | 10.62 | 75 | 2F/4F |
| EMA1640050 | R4.0 | 5 | 12 | 25 | 12.37 | 75 | 2F/4F |
| EMA1640070 | R4.0 | 7 | 12 | 25 | 14.14 | 75 | 2F/4F |
| EMA1650005 | R5.0 | 0.5 | 12 | 35 | 10.61 | 100 | 2F/4F |
| EMA1650010 | R5.0 | 1 | 12 | 35 | 11.22 | 100 | 2F/4F |
| EMA1650015 | R5.0 | 1.5 | 12 | 35 | 11.83 | 100 | 2F/4F |
| EMA1650020 | R5.0 | 2 | 12 | 35 | 12.44 | 100 | 2F/4F |
| EMA1650030 | R5.0 | 3 | 12 | 35 | 13.67 | 100 | 2F/4F |
| EMA1650050 | R5.0 | 5 | 16 | 35 | 16.12 | 100 | 2F/4F |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
