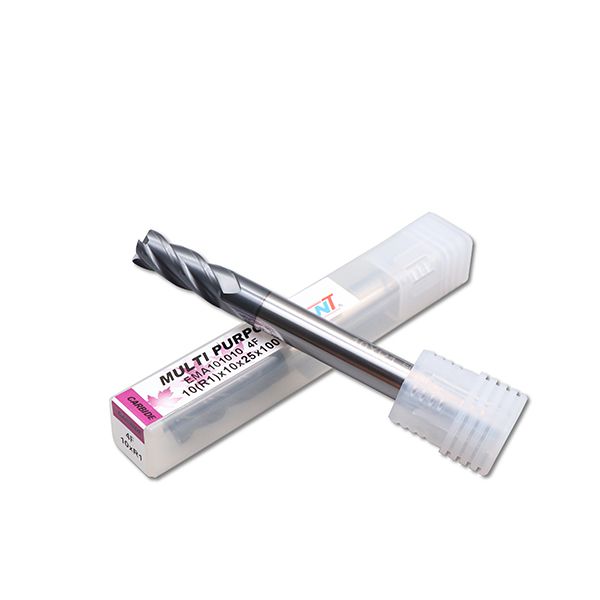

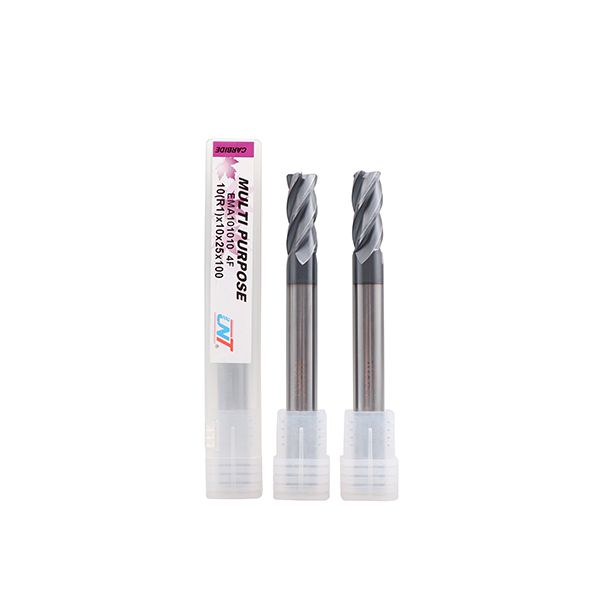

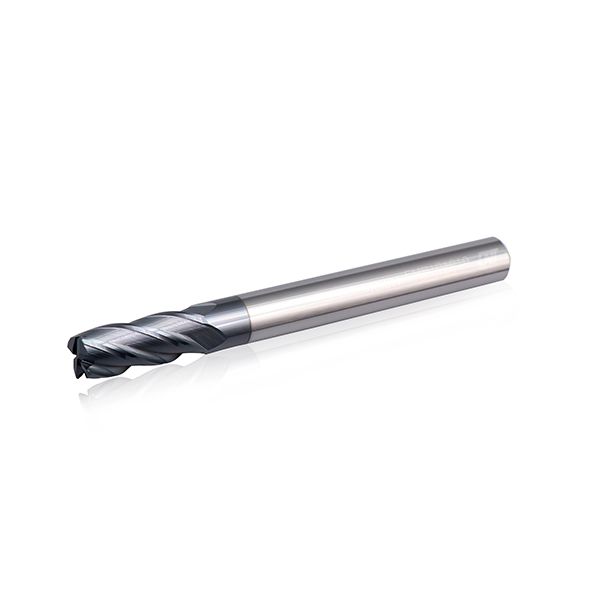

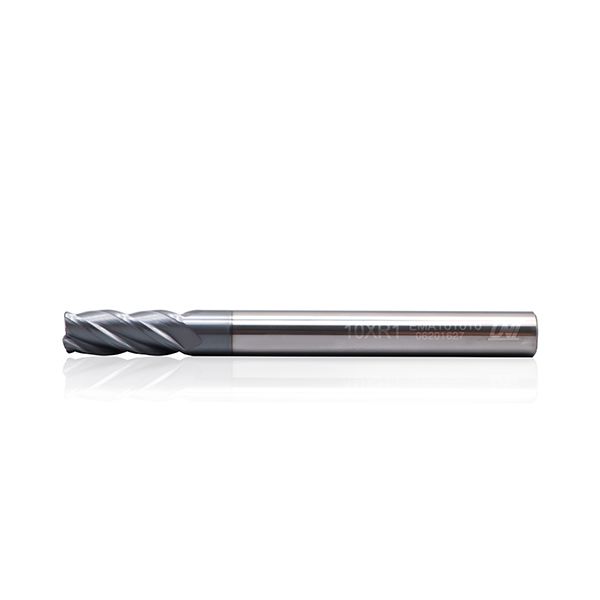

Концевая фреза (4 зубья, радиусная, удлинённая, EMA10)
- Специальная конструкция с 4~6 зубьями обеспечивает небольшие нагрузки на стружку, более высокую скорость удаления металла и лучшую отделку поверхности заготовок
- Обеспечивает отличную производительность при резке предварительно закаленных сталей до HRc56
- Используется для обработки пресс-форм и штампов
- Подходит для фрезерования от черновой обработки до чистовой обработки за присев, с сокращенным временем смены инструмента
- Покрытие Oerlikon Balzers и геометрия инструмента обеспечивают отличную режущую способность и износостойкость

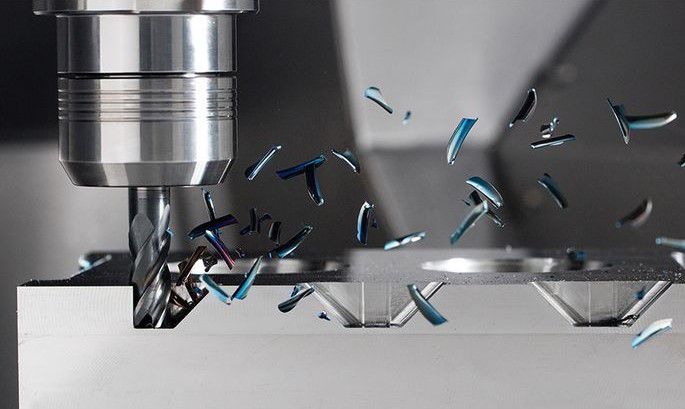

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Угол наклона спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Твердосплавная торцевая фреза, 4 зубья, радиус закругления вершины, удлинённая, серия EMA10

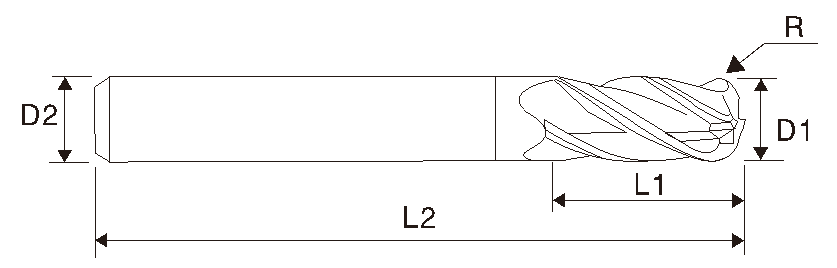

| UNT EDP # Нажмите, чтобы заказать | Радиус закругления вершины R |
Диаметр фрезы D1 |
Диаметр хвостовика. D2 |
Длина зубьев L1 |
Общая длина L2 |
Зубья |
| EMA1004075 | R0.5 | 4.0 | 4 | 11 | 75 | 4 |
| EMA1004100 | R0.5 | 4.0 | 4 | 11 | 100 | 4 |
| EMA1006075 | R0.5 | 6.0 | 6 | 16 | 75 | 4 |
| EMA100605 | R0.5 | 6.0 | 6 | 16 | 100 | 4 |
| EMA100610 | R1.0 | 6.0 | 6 | 16 | 100 | 4 |
| EMA100615 | R1.5 | 6.0 | 6 | 16 | 100 | 4 |
| EMA100620 | R2.0 | 6.0 | 6 | 16 | 100 | 4 |
| EMA1008051 | R0.5 | 8.0 | 8 | 20 | 75 | 4 |
| EMA100805 | R0.5 | 8.0 | 8 | 20 | 100 | 4 |
| EMA100810 | R1.0 | 8.0 | 8 | 20 | 100 | 4 |
| EMA100815 | R1.5 | 8.0 | 8 | 20 | 100 | 4 |
| EMA100820 | R2.0 | 8.0 | 8 | 20 | 100 | 4 |
| EMA101005 | R0.5 | 10.0 | 10 | 25 | 100 | 4 |
| EMA101010 | R1.0 | 10.0 | 10 | 25 | 100 | 4 |
| EMA101015 | R1.5 | 10.0 | 10 | 25 | 100 | 4 |
| EMA101020 | R2.0 | 10.0 | 10 | 25 | 100 | 4 |
| EMA101030 | R3.0 | 10.0 | 10 | 25 | 100 | 4 |
| EMA101205 | R0.5 | 12.0 | 12 | 30 | 100 | 4 |
| EMA101210 | R1.0 | 12.0 | 12 | 30 | 100 | 4 |
| EMA101215 | R1.5 | 12.0 | 12 | 30 | 100 | 4 |
| EMA101220 | R2.0 | 12.0 | 12 | 30 | 100 | 4 |
| EMA101230 | R3.0 | 12.0 | 12 | 30 | 100 | 4 |
| EMA101605 | R0.5 | 16.0 | 16 | 40 | 100 | 4 |
| EMA101610 | R1.0 | 16.0 | 16 | 40 | 100 | 4 |
| EMA101615 | R1.5 | 16.0 | 16 | 40 | 100 | 4 |
| EMA101620 | R2.0 | 16.0 | 16 | 40 | 100 | 4 |
| EMA101630 | R3.0 | 16.0 | 16 | 40 | 100 | 4 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
