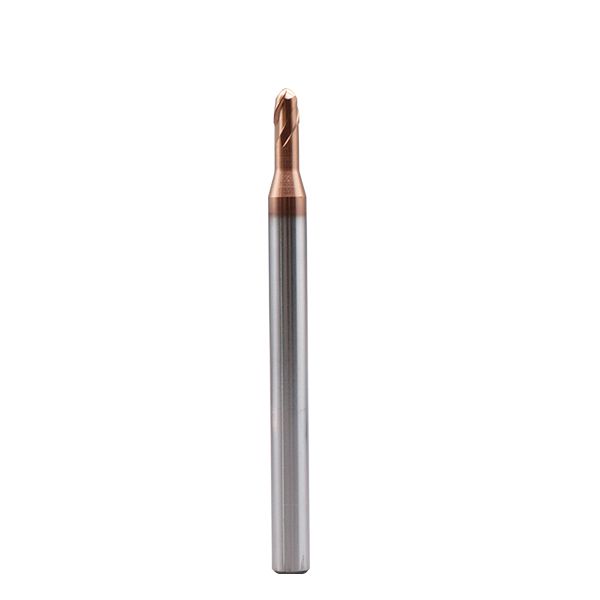

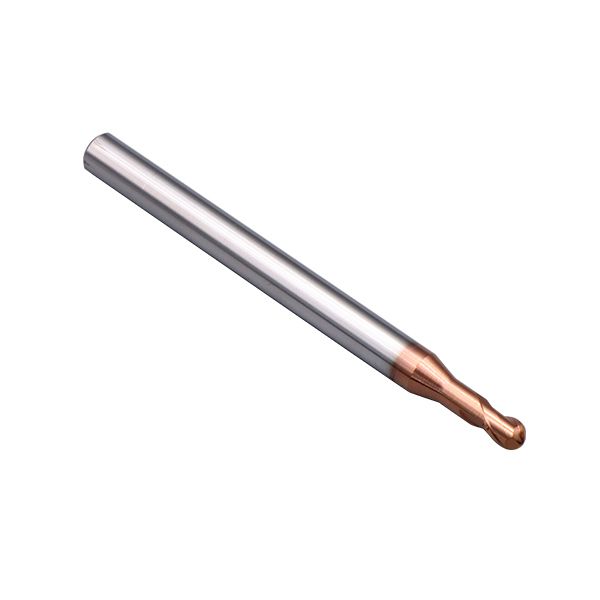

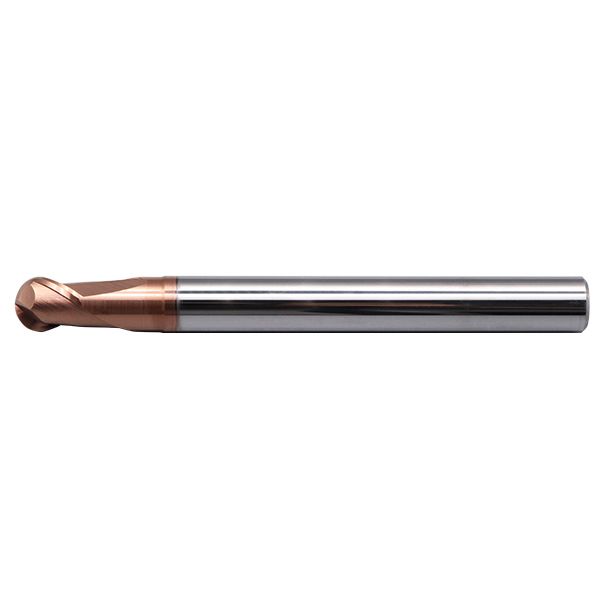

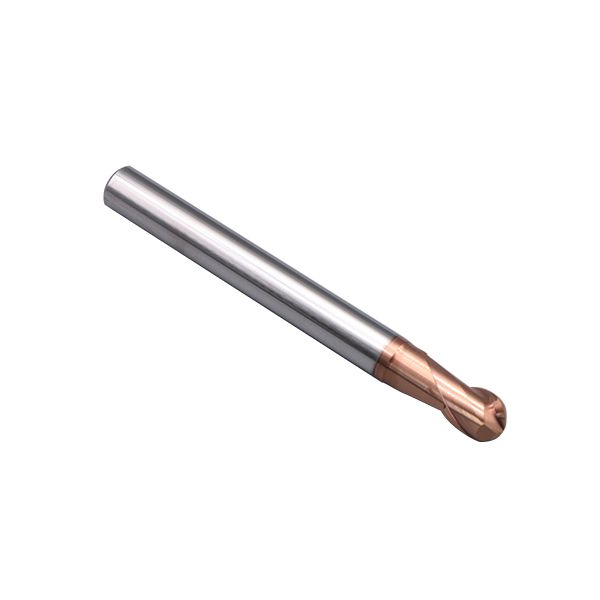

Сферическая фреза по металлу (удлинённая, EMC06 X5070)
- Предназначена для обработки инструментальной стали, легированной стали, литьевой стали и других материалов с твердостью до HRC70
- Покрытие Oerlikon Balzers обладает превосходной твердостью и термостойкостью
- Диаметр резца до 0,01 мм
- Конструкция с фаской для легкой установки
- Используется для профильного фрезерования и долбежки
- Подходит для использования в копировальных аппаратах

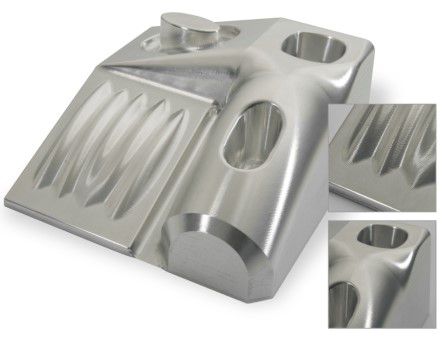

Применение
Спецификации
| Покрытие | AITISIN | HRC | HRC50/65/70 |
| Угол наклона спирали | 45° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный Стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
X5070（UNT-EMC06）Шаровая фреза по металлу, удлинённая

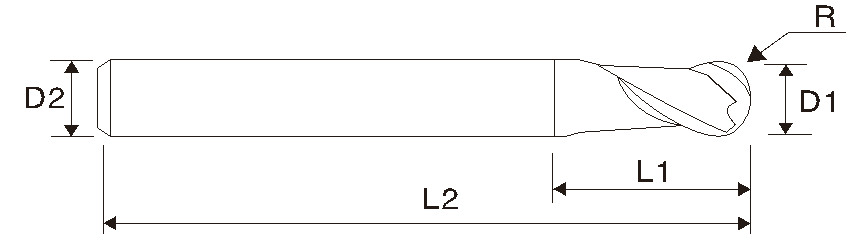

| UNT EDP # Нажмите, чтобы заказать | Радиус R |
Диаметр фрезы D1 |
Диаметр хвостовика D2 |
Длина зубьев L1 |
Рабочая длина L3 |
Общая длина L2 |
Зубья |
| EMC06010075 | R0.5 | 1.0 | 4 | 1.5 | 3 | 75 | 2 |
| EMC06015075 | R0.75 | 1.5 | 4 | 2 | 4 | 75 | 2 |
| EMC06020075 | R1.0 | 2.0 | 4 | 2.5 | 6 | 75 | 2 |
| EMC06030075 | R1.5 | 3.0 | 4 | 4 | 9 | 75 | 2 |
| EMC06040075 | R2.0 | 4.0 | 4 | 5 | 12 | 75 | 2 |
| EMC060100756 | R0.5 | 1.0 | 6 | 1.5 | 3 | 75 | 2 |
| EMC060150756 | R0.75 | 1.5 | 6 | 2 | 4 | 75 | 2 |
| EMC060200756 | R1.0 | 2.0 | 6 | 2.5 | 6 | 75 | 2 |
| EMC060300756 | R1.5 | 3.0 | 6 | 4 | 9 | 75 | 2 |
| EMC060400756 | R2.0 | 4.0 | 6 | 5 | 12 | 75 | 2 |
| EMC06050075 | R2.5 | 5.0 | 6 | 6 | 15 | 75 | 2 |
| EMC06060075 | R3.0 | 6.0 | 6 | 7 | 15 | 75 | 2 |
| EMC06060100 | R3.0 | 6.0 | 6 | 7 | 18 | 100 | 2 |
| EMC06080075 | R4.0 | 8.0 | 8 | 9 | 20 | 75 | 2 |
| EMC06080100 | R4.0 | 8.0 | 8 | 9 | 24 | 100 | 2 |
| EMC06100100 | R5.0 | 10.0 | 10 | 11 | 25 | 100 | 2 |
| EMC06120100 | R6.0 | 12.0 | 12 | 14 | 30 | 100 | 2 |
| EMC06080150 | R4.0 | 8.0 | 8 | 9 | 24 | 150 | 2 |
| EMC06100150 | R5.0 | 10.0 | 10 | 11 | 30 | 150 | 2 |
| EMC06120150 | R6.0 | 12.0 | 12 | 14 | 36 | 150 | 2 |
| EMC06160150 | R8.0 | 16.0 | 16 | 18 | 48 | 150 | 2 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
