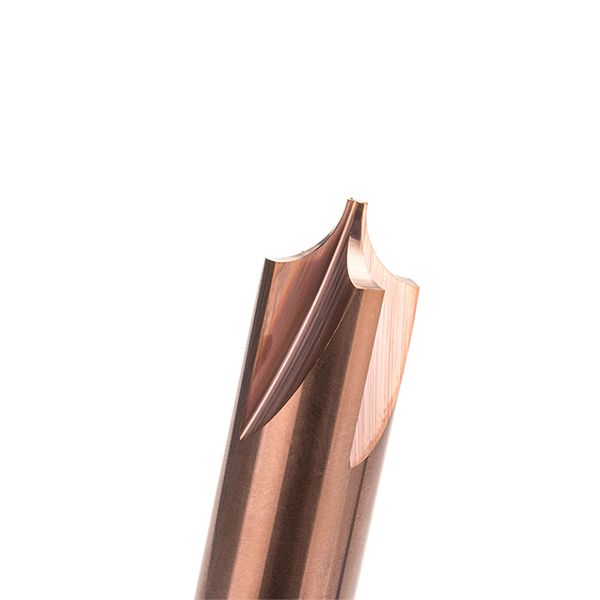

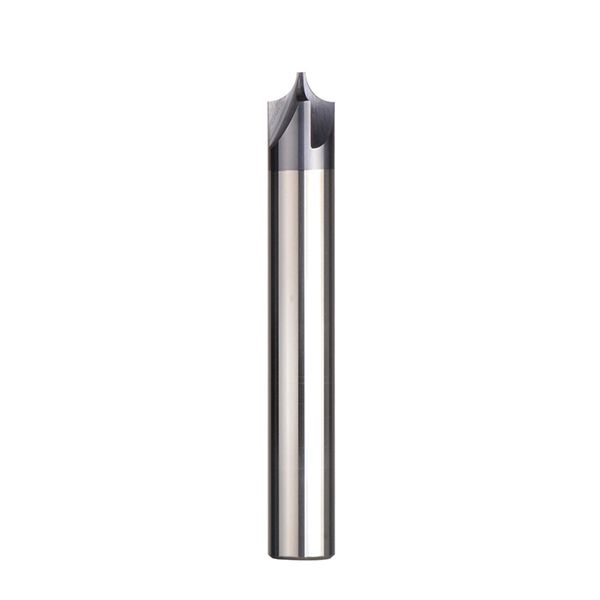

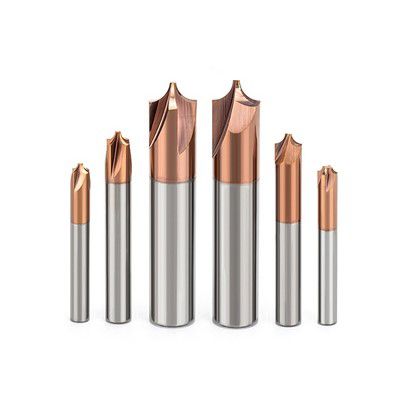

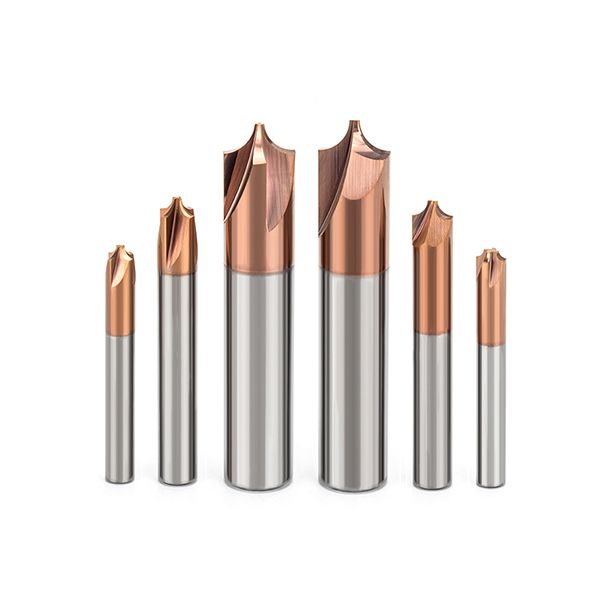

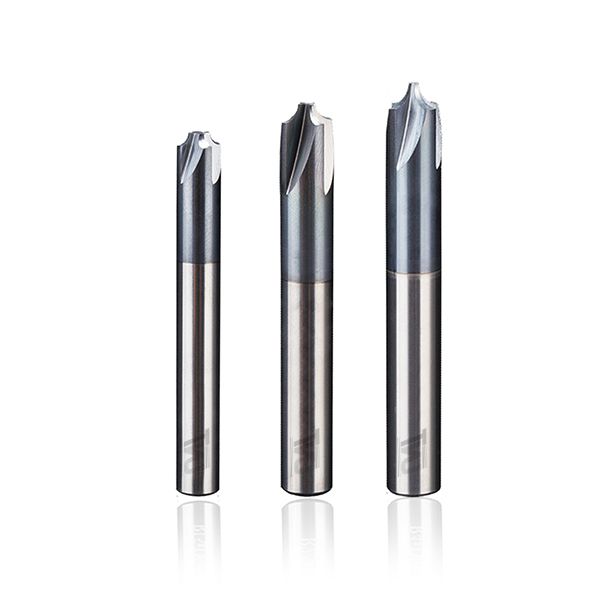

Радиусная концевая фреза (с внутренним радиусом угла R, EMA20)
- Оптимальное количество зубьев и специализированная внутренняя геометрия для закаленных сталей твердостью 45-68HRc
- Специальное покрытие обеспечивает превосходную твердость и термостойкость
- Резка только по радиусу и концу (не по центру)
- Конструкция с небольшим наконечником для миниатюрных отверстий, узких пазов и небольших внутренних углов
- R ≈ радиус плюс .005”

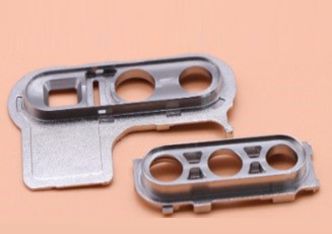

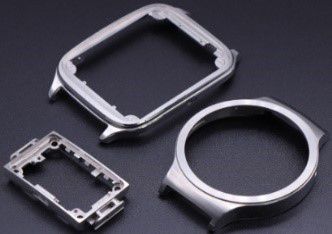

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiSiN /NaCO /DLC /Бриллиант | HRC | HRC40/46/56/65 |
| Угол наклона спирали | 30°/45°/60° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ | Допуск по размеру резания | 0-0.030 |
Твердосплавная концевая фреза с внутренним радиусом, с фаской (UNT-EMA20)
| Радиус | Диаметр установочного стержня | Диаметр хвостовика | Общая длина | Зубья | Покрытие ALTiN/NANO | Без покрытия | |
| R | +.0005" | D1 | D2 | L1 | UNT EDP# Нажмите, чтобы заказать | UNT EDP# Нажмите, чтобы заказать | |
| -.0005" | |||||||
| .015(1/64) | .058 | 1/8 | 1-1/2 | 3F/4F | |||
| .031(1/32) | .058 | 1/8 | 1-1/2 | 3F/4F | |||
| .062(1/16) | .058 | 3/16 | 2 | 3F/4F | |||
| .062(1/16) | .154 | 5/16 | 2-1/2 | 3F/4F | |||
| .093(3/32) | .058 | 1/4 | 2 | 3F/4F | |||
| .093(3/32) | .154 | 3/8 | 2-1/2 | 3F/4F | |||
| .125(1/8) | .058 | 5/16 | 2-1/2 | 3F/4F | |||
| .125(1/8) | .248 | 5/8 | 3-1/2 | 3F/4F | |||
| .187(3/16) | .058 | 7/16 | 2-1/2 | 3F/4F | |||
| .187(3/16) | .248 | 5/8 | 3-1/2 | 3F/4F | |||
