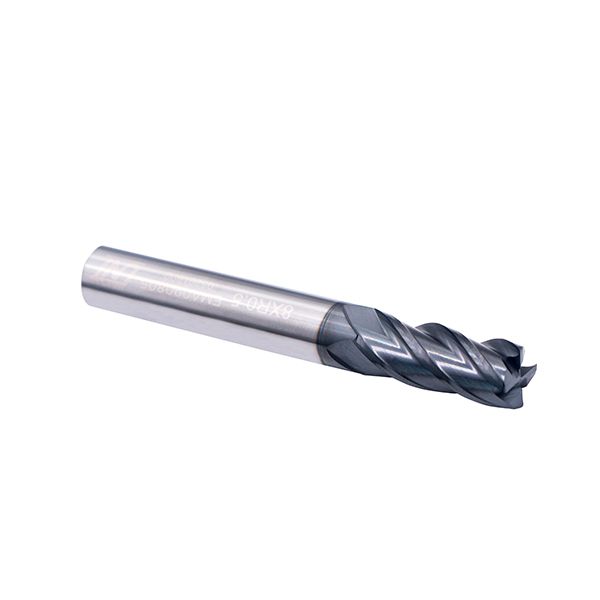

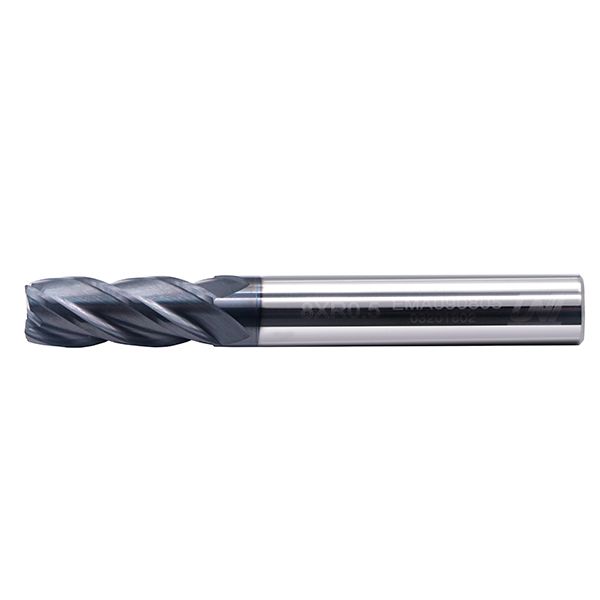

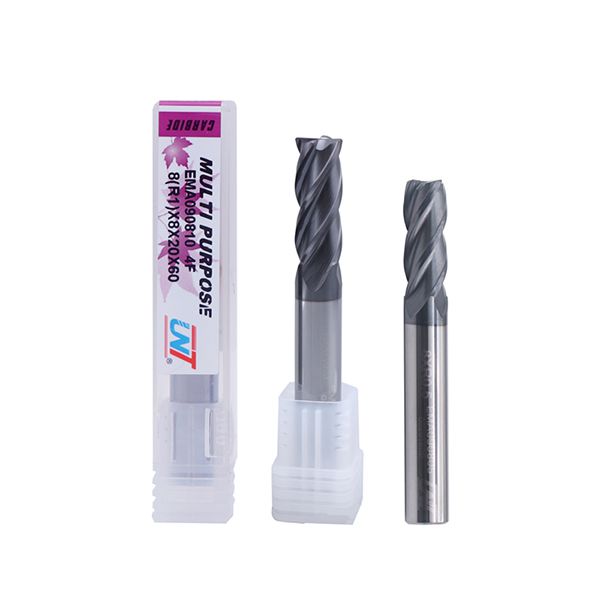

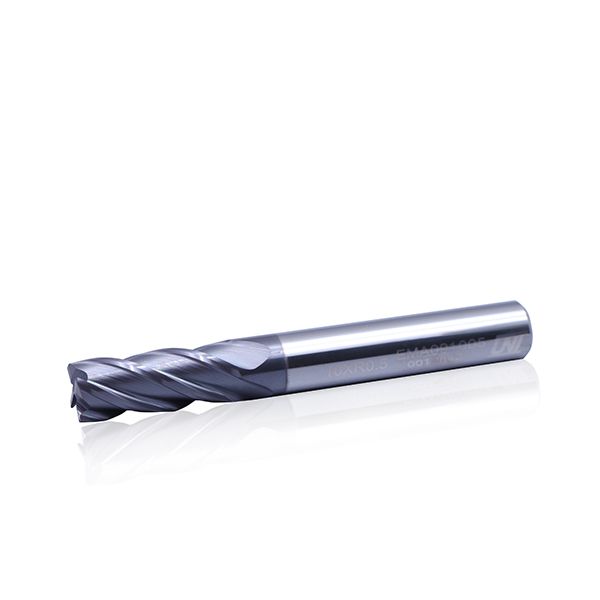

Концевая фреза (четыре зубья, радиусная, стандартная длина, EMA09)
- Специальная конструкция с 4~6 зубьями обеспечивает небольшую нагрузку на стружку, более высокую скорость удаления металла и лучшую отделку поверхности заготовок
- Обеспечивает отличную производительность при резке предварительно закаленных сталей до HRc56
- Используется для обработки пресс-форм и штампов
- Подходит для фрезерования от черновой обработки до чистовой обработки за один присев, с сокращенным временем смены инструмента
- Покрытие Oerlikon Balzers и геометрия инструмента обеспечивают выдающуюся режущую способность и износостойкость

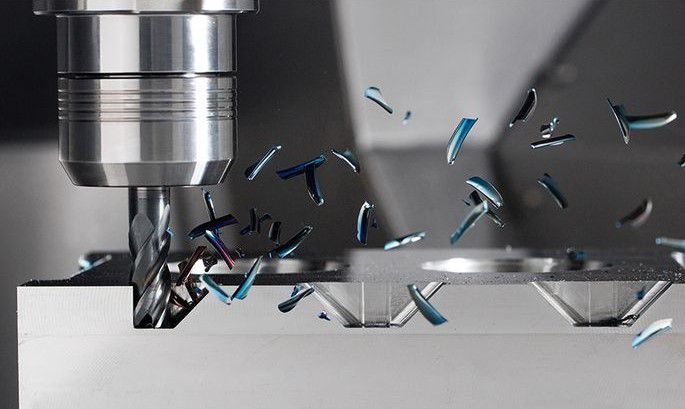

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Угол наклона Спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Торцевая фреза , четыре зубья, радиус закругления вершины, стандартная длина, серия EMA09.

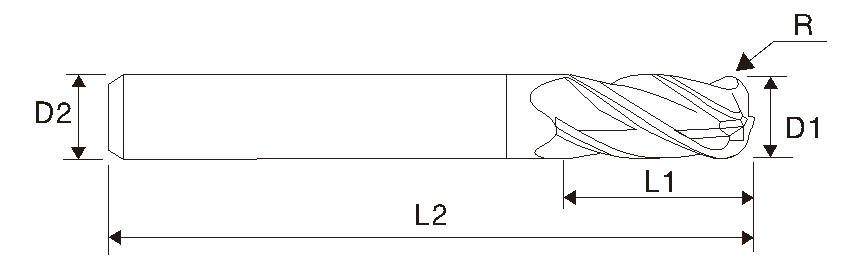

| UNT EDP # Нажмите, чтобы заказать | Радиус закругления вершины R |
Диаметр фреза. D1 |
Диаметр хвостовика. D2 |
Длина зубьев L1 |
Общая длина L2 |
Зубья |
| EMA090101 | R0.1 | 1.0 | 4 | 3 | 50 | 4 |
| EMA090102 | R0.2 | 1.0 | 4 | 3 | 50 | 4 |
| EMA090201 | R0.1 | 2.0 | 4 | 6 | 50 | 4 |
| EMA090202 | R0.2 | 2.0 | 4 | 6 | 50 | 4 |
| EMA090203 | R0.3 | 2.0 | 4 | 6 | 50 | 4 |
| EMA090302 | R0.2 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090303 | R0.3 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090305 | R0.5 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090310 | R1.0 | 3.0 | 4 | 8 | 50 | 4 |
| EMA090402 | R0.2 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090403 | R0.3 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090405 | R0.5 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090410 | R1.0 | 4.0 | 4 | 11 | 50 | 4 |
| EMA090505 | R0.5 | 5.0 | 6 | 13 | 50 | 4 |
| EMA090510 | R1.0 | 5.0 | 6 | 13 | 50 | 4 |
| EMA090602 | R0.2 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090603 | R0.3 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090605 | R0.5 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090610 | R1.0 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090615 | R1.5 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090620 | R2.0 | 6.0 | 6 | 16 | 50 | 4 |
| EMA090802 | R0.2 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090803 | R0.3 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090805 | R0.5 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090810 | R1.0 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090815 | R1.5 | 8.0 | 8 | 20 | 60 | 4 |
| EMA090820 | R2.0 | 8.0 | 8 | 20 | 60 | 4 |
| EMA091005 | R0.5 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091010 | R1.0 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091015 | R1.5 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091020 | R2.0 | 10.0 | 10 | 25 | 75 | 4 |
| EMA091030 | R3.0 | 10.0 | 10 | 30 | 75 | 4 |
| EMA091205 | R0.5 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091210 | R1.0 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091215 | R1.5 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091220 | R2.0 | 12.0 | 12 | 30 | 75 | 4 |
| EMA091230 | R3.0 | 12.0 | 12 | 30 | 75 | 4 |
• Концевые фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
