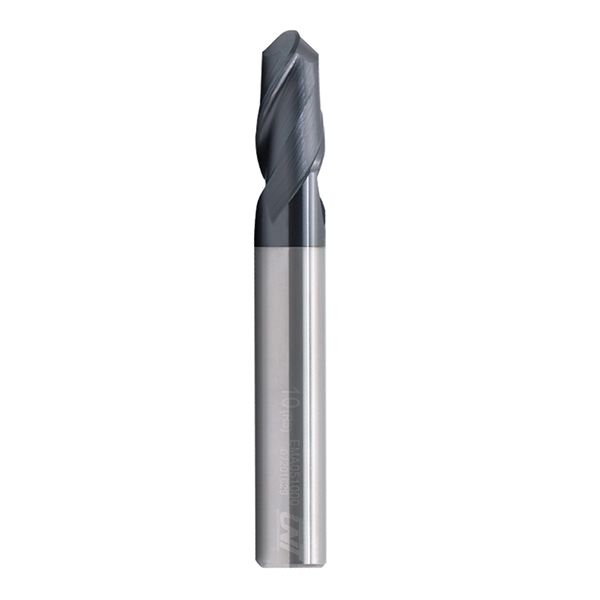

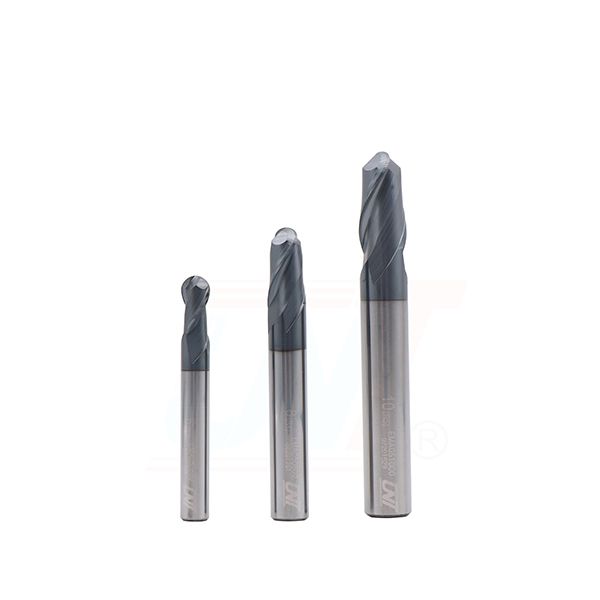

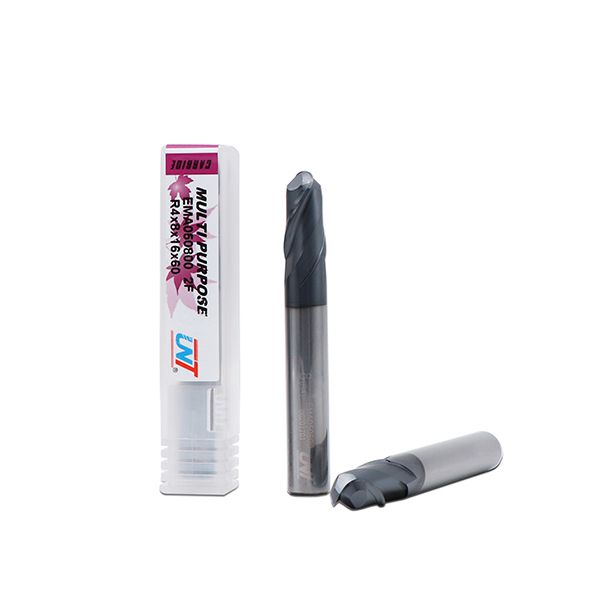

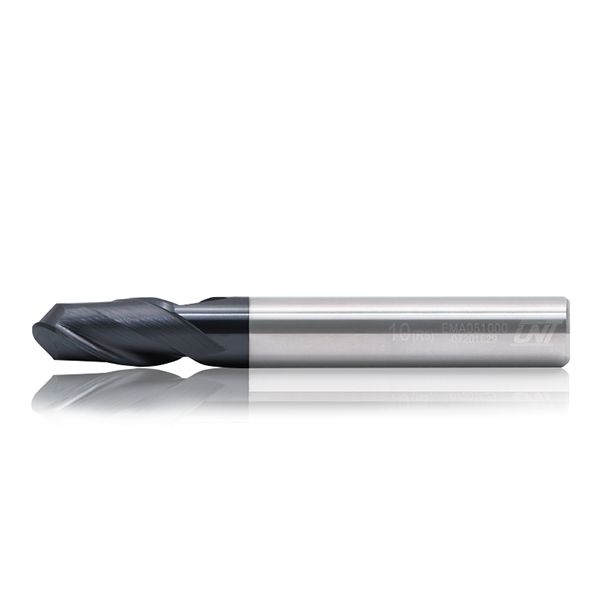

Сферическая концевая фреза ( два зубья, спираль 37°, стандартная длина, EMA05)
- Специально разработана для резки предварительно закаленной стали, углеродистой стали, легированной стали до HRC56
- Также подходит для обработки нержавеющей стали, титана, инконеля и других высокотемпературных сплавов
- 4 зубья, переменная конструкция спирали (приблизительно 37°) для улучшенной прорезки и черновой обработки
- Покрытие Oerlikon Balzers обеспечивает превосходную твердость и высокую производительность
- Диаметр резца до 0,01 мм

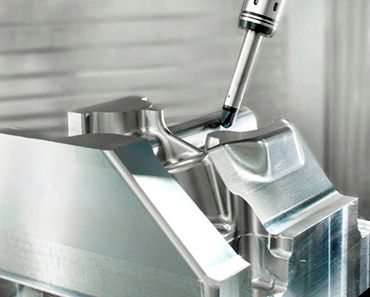

- Используется для профильного фрезерования и долбежки
- Конструкция фаски для легкой установки
Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Угол наклона спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Твердосплавная, 2-зубчатая шаровая концевая фреза, стандартная длина для копировального фрезерования (UNT-EMA05)

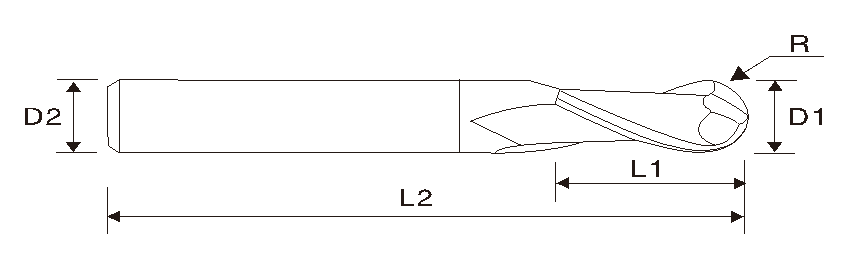

| UNT EDP # Нажмите, чтобы заказать | Радиус R |
Диаметр фрезы D1 |
Диаметр хвостовика D2 |
Длина зубьев L1 |
Общая длина L2 |
Зубья |
| EMA050103 | R0.5 | 1.0 | 3 | 2 | 50 | 2 |
| EMA050153 | R0.75 | 1.5 | 3 | 3 | 50 | 2 |
| EMA050203 | R1.0 | 2.0 | 3 | 4 | 50 | 2 |
| EMA050303 | R1.5 | 3.0 | 3 | 6 | 50 | 2 |
| EMA050104 | R0.5 | 1.0 | 4 | 2 | 50 | 2 |
| EMA050154 | R0.75 | 1.5 | 4 | 3 | 50 | 2 |
| EMA050204 | R1.0 | 2.0 | 4 | 4 | 50 | 2 |
| EMA050254 | R1.25 | 2.5 | 4 | 5 | 50 | 2 |
| EMA050304 | R1.5 | 3.0 | 4 | 6 | 50 | 2 |
| EMA050404 | R2.0 | 4.0 | 4 | 8 | 50 | 2 |
| EMA050106 | R0.5 | 1.0 | 6 | 2 | 50 | 2 |
| EMA050156 | R0.75 | 1.5 | 6 | 3 | 50 | 2 |
| EMA050206 | R1.0 | 2.0 | 6 | 4 | 50 | 2 |
| EMA050256 | R1.25 | 2.5 | 6 | 5 | 50 | 2 |
| EMA050306 | R1.5 | 3.0 | 6 | 6 | 50 | 2 |
| EMA050406 | R2.0 | 4.0 | 6 | 8 | 50 | 2 |
| EMA050500 | R2.5 | 5.0 | 6 | 10 | 50 | 2 |
| EMA050600 | R3.0 | 6.0 | 6 | 12 | 50 | 2 |
| EMA050700 | R3.5 | 7.0 | 8 | 14 | 60 | 2 |
| EMA050800 | R4.0 | 8.0 | 8 | 16 | 60 | 2 |
| EMA051000 | R5.0 | 10.0 | 10 | 20 | 75 | 2 |
| EMA051200 | R6.0 | 12.0 | 12 | 24 | 75 | 2 |
| EMA051600 | R8.0 | 16.0 | 16 | 32 | 100 | 2 |
| EMA052000 | R10.0 | 20.0 | 20 | 40 | 100 | 2 |
• Концевые фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
