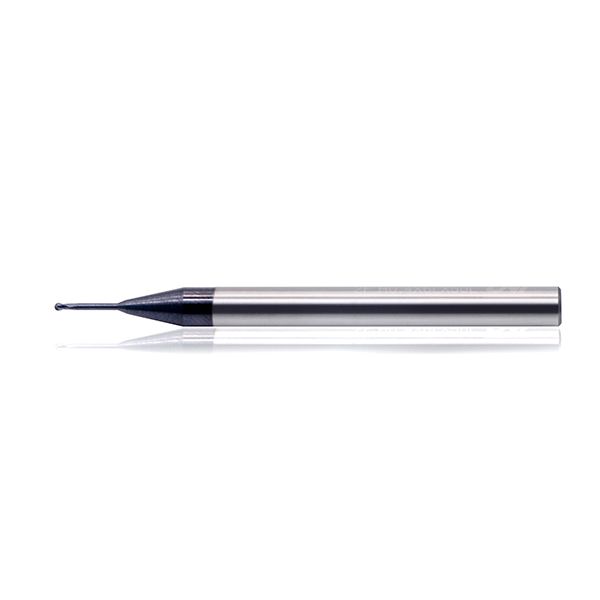

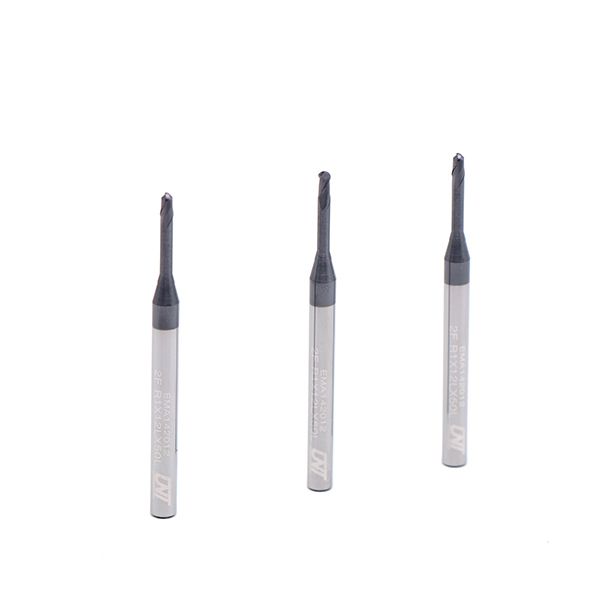

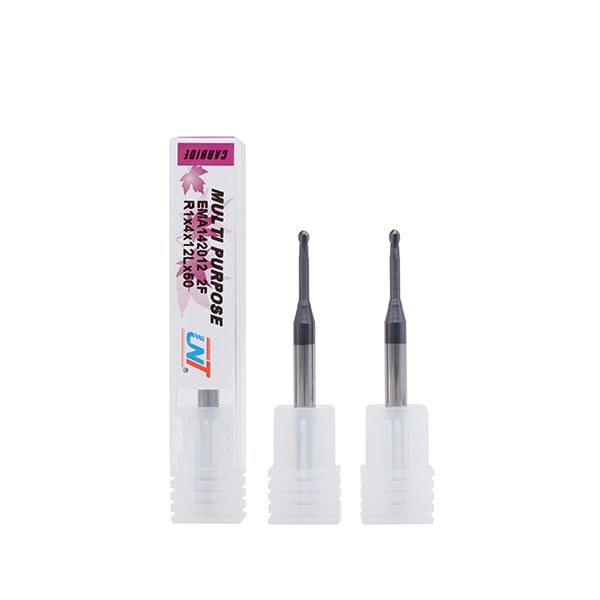

Концевая фреза (2 зубья, микро, с удлинённой шейкой, EMA14)
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Угол наклона спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Концевая фреза с 2 зубьями, микро, с удлинённой шейкой, серия UNT-EMA14

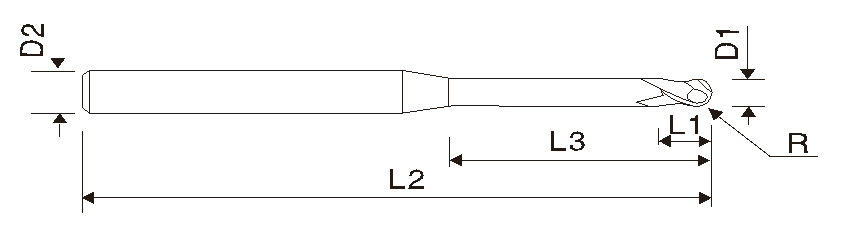

| UNT EDP # Нажмите, чтобы заказать | Радиус R |
Рабочая длина L3 |
Диаметр стержня D2 |
Длина зубчиков L1 |
Общая длина. L2 |
Зубья |
| EMA140402 | R0.2 | 2 | 4 | 0.6 | 50 | 2 |
| EMA140404 | R0.2 | 4 | 4 | 0.6 | 50 | 2 |
| EMA140406 | R0.2 | 6 | 4 | 0.6 | 50 | 2 |
| EMA140502 | R0.25 | 2 | 4 | 0.8 | 50 | 2 |
| EMA140504 | R0.25 | 4 | 4 | 0.8 | 50 | 2 |
| EMA140506 | R0.25 | 6 | 4 | 0.8 | 50 | 2 |
| EMA140508 | R0.25 | 8 | 4 | 0.8 | 50 | 2 |
| EMA140602 | R0.3 | 2 | 4 | 1 | 50 | 2 |
| EMA140604 | R0.3 | 4 | 4 | 1 | 50 | 2 |
| EMA140606 | R0.3 | 6 | 4 | 1 | 50 | 2 |
| EMA140608 | R0.3 | 8 | 4 | 1 | 50 | 2 |
| EMA140610 | R0.3 | 10 | 4 | 1 | 50 | 2 |
| EMA140804 | R0.4 | 4 | 4 | 1.2 | 50 | 2 |
| EMA140806 | R0.4 | 6 | 4 | 1.2 | 50 | 2 |
| EMA140808 | R0.4 | 8 | 4 | 1.2 | 50 | 2 |
| EMA140810 | R0.4 | 10 | 4 | 1.2 | 50 | 2 |
| EMA141006 | R0.5 | 12 | 4 | 1.2 | 50 | 2 |
| EMA141008 | R0.5 | 6 | 4 | 1.5 | 50 | 2 |
| EMA141010 | R0.5 | 8 | 4 | 1.5 | 50 | 2 |
| EMA141012 | R0.5 | 10 | 4 | 1.5 | 50 | 2 |
| EMA141014 | R0.5 | 12 | 4 | 1.5 | 50 | 2 |
| EMA141016 | R0.5 | 14 | 4 | 1.5 | 50 | 2 |
| EMA141018 | R0.5 | 16 | 4 | 1.5 | 50 | 2 |
| EMA141020 | R0.5 | 18 | 4 | 1.5 | 50 | 2 |
| EMA141506 | R0.75 | 6 | 4 | 2.5 | 50 | 2 |
| EMA141508 | R0.75 | 8 | 4 | 2.5 | 50 | 2 |
| EMA141510 | R0.75 | 10 | 4 | 2.5 | 50 | 2 |
| EMA141512 | R0.75 | 12 | 4 | 2.5 | 50 | 2 |
| EMA141514 | R0.75 | 14 | 4 | 2.5 | 50 | 2 |
| EMA141516 | R0.75 | 16 | 4 | 2.5 | 50 | 2 |
| EMA141518 | R0.75 | 18 | 4 | 2.5 | 50 | 2 |
| EMA141520 | R0.75 | 20 | 4 | 2.5 | 50 | 2 |
| UNT EDP # Нажмите, чтобы заказать | Радиус |
Рабочая длина |
Диаметр хвостовика |
Диаметр зубьев |
Общая длина. |
Зубья |
| R | L3 | D2 | L1 | L2 | ||
| EMA142006 | R1.0 | 6 | 4 | 3 | 50 | 2 |
| EMA142008 | R1.0 | 8 | 4 | 3 | 50 | 2 |
| EMA142010 | R1.0 | 10 | 4 | 3 | 50 | 2 |
| EMA142012 | R1.0 | 12 | 4 | 3 | 50 | 2 |
| EMA142014 | R1.0 | 14 | 4 | 3 | 50 | 2 |
| EMA142016 | R1.0 | 16 | 4 | 3 | 50 | 2 |
| EMA142018 | R1.0 | 18 | 4 | 3 | 50 | 2 |
| EMA142020 | R1.0 | 20 | 4 | 3 | 50 | 2 |
| EMA143008 | R1.5 | 8 | 4 | 4.5 | 50 | 2 |
| EMA143010 | R1.5 | 10 | 4 | 4.5 | 50 | 2 |
| EMA143012 | R1.5 | 12 | 4 | 4.5 | 50 | 2 |
| EMA143014 | R1.5 | 14 | 4 | 4.5 | 50 | 2 |
| EMA143016 | R1.5 | 16 | 4 | 4.5 | 50 | 2 |
| EMA143018 | R1.5 | 18 | 4 | 4.5 | 50 | 2 |
| EMA143020 | R1.5 | 20 | 4 | 4.5 | 50 | 2 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
