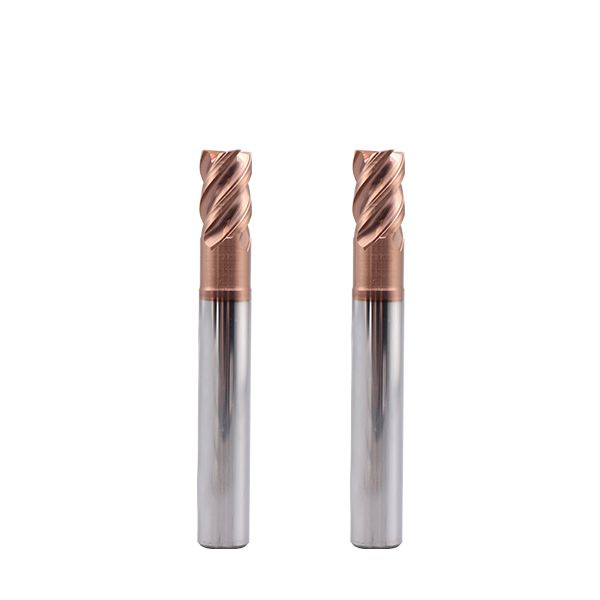

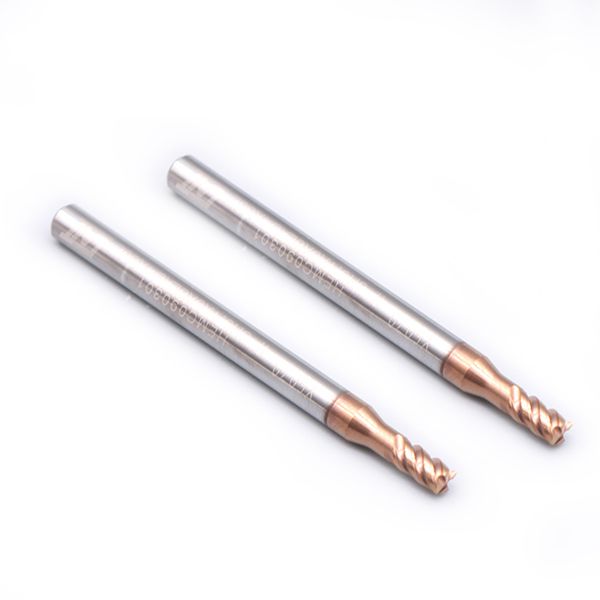

Концевая фреза (4 зубца, радиусная, удлинённая, EMC10 X5070)
- Предназначена для обработки инструментальной стали, легированной стали, литьевой стали и других материалов с твердостью до HRC70
- Покрытие Oerlikon Balzers обеспечивает превосходную твердость и высокую производительность
- Доступны различные концевые фрезы с радиусом угла от 0,02 мм до 5,0 мм с радиусом угла
- Простая установка
- Используется для профильного фрезерования, центральной резки, чернового фрезерования

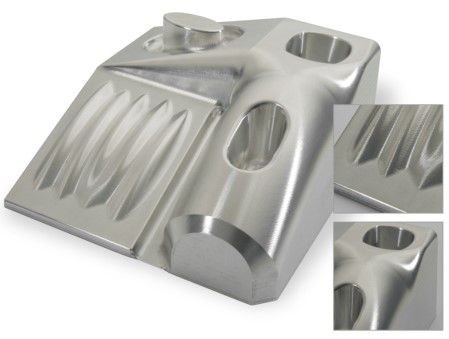

Применение
Спецификации
| Покрытие | AITISIN | HRC | HRC50/65/70 |
| Угол наклона спирали | 45° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный Стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Торцевая фреза с 4 зубцами, радиусная, удлинённая, X5070（UNT-EMC10）

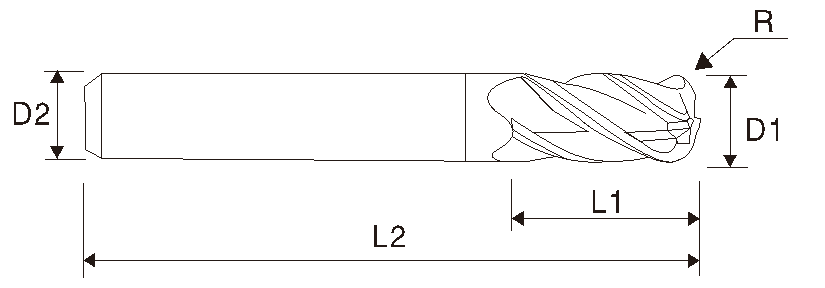

| UNT EDP # Нажмите, чтобы заказать | Радиус R |
Диаметр фрезы D1 |
Диаметр хвостовика D2 |
Длина зубьев L1 |
Рабочая длина L3 |
Общая длина L2 |
Зубья |
| EMC100203 | R0.3 | 2.0 | 6 | 4 | 8 | 75 | 4 |
| EMC100303 | R0.3 | 3.0 | 6 | 6 | 12 | 75 | 4 |
| EMC100305 | R0.5 | 3.0 | 6 | 6 | 12 | 75 | 4 |
| EMC100403 | R0.3 | 4.0 | 6 | 8 | 20 | 75 | 4 |
| EMC100405 | R0.5 | 4.0 | 6 | 8 | 20 | 75 | 4 |
| EMC100605 | R0.5 | 6.0 | 6 | 12 | 20 | 100 | 4 |
| EMC100610 | R1.0 | 6.0 | 6 | 12 | 20 | 100 | 4 |
| EMC100615 | R1.5 | 6.0 | 6 | 12 | 20 | 100 | 4 |
| EMC100620 | R2.0 | 6.0 | 6 | 16 | 20 | 100 | 4 |
| EMC100805 | R0.5 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC100810 | R1.0 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC100815 | R1.5 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC108020 | R2.0 | 8.0 | 8 | 16 | 25 | 100 | 4 |
| EMC101005 | R0.5 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101010 | R1.0 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101015 | R1.5 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101020 | R2.0 | 10.0 | 10 | 20 | 30 | 100 | 4 |
| EMC101030 | R3.0 | 10.0 | 10 | 24 | 30 | 100 | 4 |
| EMC101205 | R0.5 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101210 | R1.0 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101215 | R1.5 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101220 | R2.0 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101230 | R3.0 | 12.0 | 12 | 24 | 35 | 100 | 4 |
| EMC101605 | R0.5 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101610 | R1.0 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101615 | R1.5 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101620 | R2.0 | 16.0 | 16 | 32 | 45 | 150 | 4 |
| EMC101630 | R3.0 | 16.0 | 16 | 32 | 45 | 150 | 4 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
