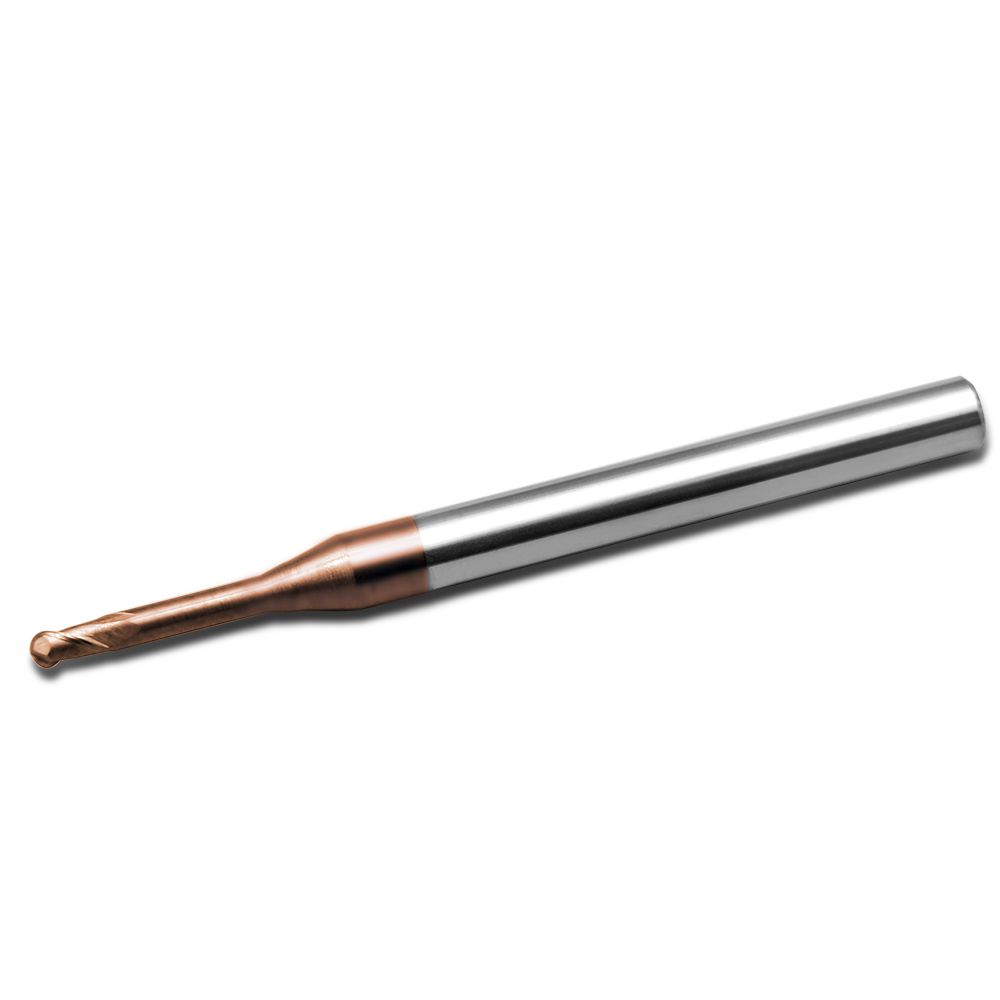

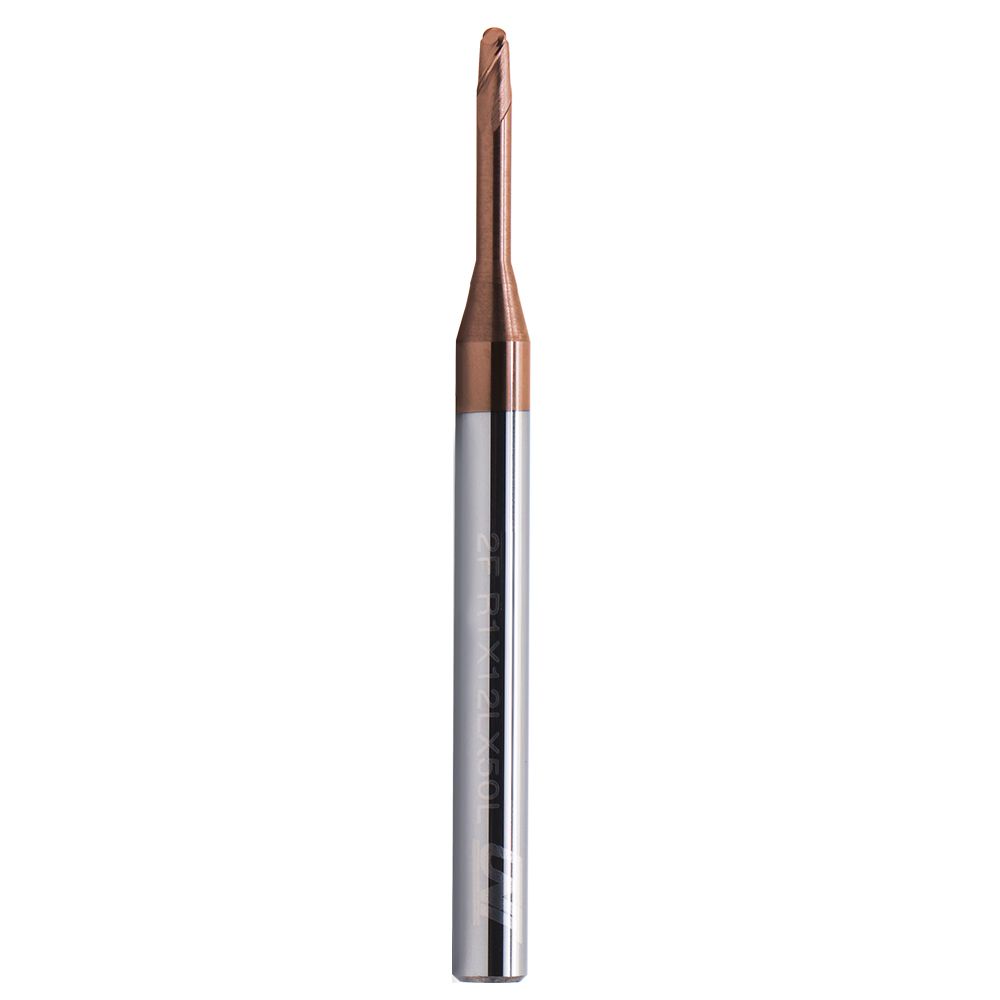

Сферическая фреза (2 зубца, микро, EMC12 X5070)
- Обеспечивает отличную производительность при резке инструментальных сталей, легированных сталей с твердостью до HRc70
- Используется для обработки пресс-форм и штампов
- Концевые фрезы серии «микро» выпускаются с диаметром от 0,02 до 2,9 мм и с радиусом
- Конструкция с длинной шейкой и двумя зубцами прекрасно подходит для обработки глубоких полостей, глубоких прорезей и глубоких отверстий

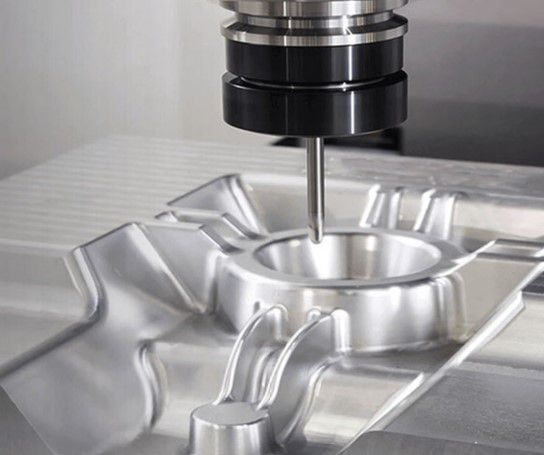

Применение
Спецификации
| Покрытие | AITISIN | HRC | HRC50/65/70 |
| Угол наклона спирали | 30°/35° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный Стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |

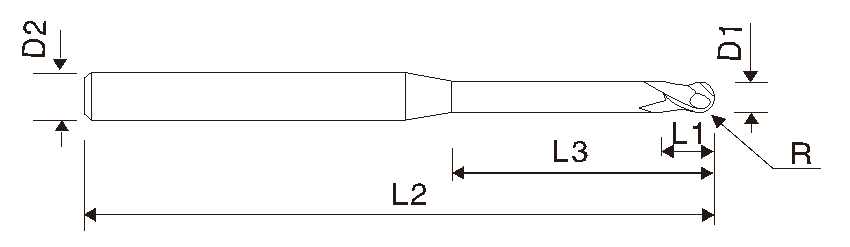

Шаровая фреза (2 зубца, микро, X5070)（UNT-EMC12）
| UNT EDP # Нажмите, чтобы заказать | Радиус R |
Рабочая длина L3 |
Диаметр хвостовика D2 |
Длина зубцов L1 |
Общая длина L2 |
Зубцы |
| EMC120402 | R0.2 | 2 | 4 | 0.5 | 50 | 2 |
| EMC120404 | R0.2 | 4 | 4 | 0.5 | 50 | 2 |
| EMC120502 | R0.25 | 2 | 4 | 0.6 | 50 | 2 |
| EMC120504 | R0.25 | 4 | 4 | 0.6 | 50 | 2 |
| EMC120506 | R0.25 | 6 | 4 | 0.6 | 50 | 2 |
| EMC120602 | R0.3 | 2 | 4 | 0.7 | 50 | 2 |
| EMC120604 | R0.3 | 4 | 4 | 0.7 | 50 | 2 |
| EMC120606 | R0.3 | 6 | 4 | 0.7 | 50 | 2 |
| EMC120608 | R0.3 | 8 | 4 | 0.7 | 50 | 2 |
| EMC120802 | R0.4 | 2 | 4 | 1 | 50 | 2 |
| EMC120804 | R0.4 | 4 | 4 | 1 | 50 | 2 |
| EMC120806 | R0.4 | 6 | 4 | 1 | 50 | 2 |
| EMC120808 | R0.4 | 8 | 4 | 1 | 50 | 2 |
| EMC120810 | R0.4 | 10 | 4 | 1 | 50 | 2 |
| EMC121006 | R0.5 | 6 | 4 | 1.5 | 50 | 2 |
| EMC121008 | R0.5 | 8 | 4 | 1.5 | 50 | 2 |
| EMC121010 | R0.5 | 10 | 4 | 1.5 | 50 | 2 |
| EMC121012 | R0.5 | 12 | 4 | 1.5 | 50 | 2 |
| EMC121014 | R0.5 | 14 | 4 | 1.5 | 60 | 2 |
| EMC121016 | R0.5 | 16 | 4 | 1.5 | 60 | 2 |
| EMC121018 | R0.5 | 18 | 4 | 1.5 | 60 | 2 |
| EMC121020 | R0.5 | 20 | 4 | 1.5 | 60 | 2 |
| EMC121506 | R0.75 | 6 | 4 | 2 | 50 | 2 |
| EMC121508 | R0.75 | 8 | 4 | 2 | 50 | 2 |
| EMC121510 | R0.75 | 10 | 4 | 2 | 50 | 2 |
| EMC121512 | R0.75 | 12 | 4 | 2 | 50 | 2 |
| EMC121514 | R0.75 | 14 | 4 | 2 | 60 | 2 |
| EMC121516 | R0.75 | 16 | 4 | 2 | 60 | 2 |
| EMC121518 | R0.75 | 18 | 4 | 2 | 60 | 2 |
| EMC121520 | R0.75 | 20 | 4 | 2 | 60 | 2 |
| EMC122006 | R1.0 | 6 | 4 | 2.5 | 50 | 2 |
| EMC122008 | R1.0 | 8 | 4 | 2.5 | 50 | 2 |
| EMC122010 | R1.0 | 10 | 4 | 2.5 | 50 | 2 |
| EMC122012 | R1.0 | 12 | 4 | 2.5 | 50 | 2 |
| EMC122014 | R1.0 | 14 | 4 | 2.5 | 60 | 2 |
| EMC122016 | R1.0 | 16 | 4 | 2.5 | 60 | 2 |
| EMC122018 | R1.0 | 18 | 4 | 2.5 | 60 | 2 |
| EMC122020 | R1.0 | 20 | 4 | 2.5 | 60 | 2 |
| EMC123008 | R1.5 | 8 | 6 | 4 | 60 | 2 |
| EMC123010 | R1.5 | 10 | 6 | 4 | 60 | 2 |
| EMC123012 | R1.5 | 12 | 6 | 4 | 60 | 2 |
| EMC123014 | R1.5 | 14 | 6 | 4 | 60 | 2 |
| EMC123016 | R1.5 | 16 | 6 | 4 | 60 | 2 |
| EMC123018 | R1.5 | 18 | 6 | 4 | 60 | 2 |
| EMC123020 | R1.5 | 20 | 6 | 4 | 60 | 2 |
| EMC124012 | R2.0 | 12 | 6 | 5 | 60 | 2 |
| EMC124014 | R2.0 | 14 | 6 | 5 | 60 | 2 |
| EMC124016 | R2.0 | 16 | 6 | 5 | 60 | 2 |
| EMC124018 | R2.0 | 18 | 6 | 5 | 60 | 2 |
| EMC124020 | R2.0 | 20 | 6 | 5 | 60 | 2 |
| EMC124025 | R2.0 | 25 | 6 | 5 | 60 | 2 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
