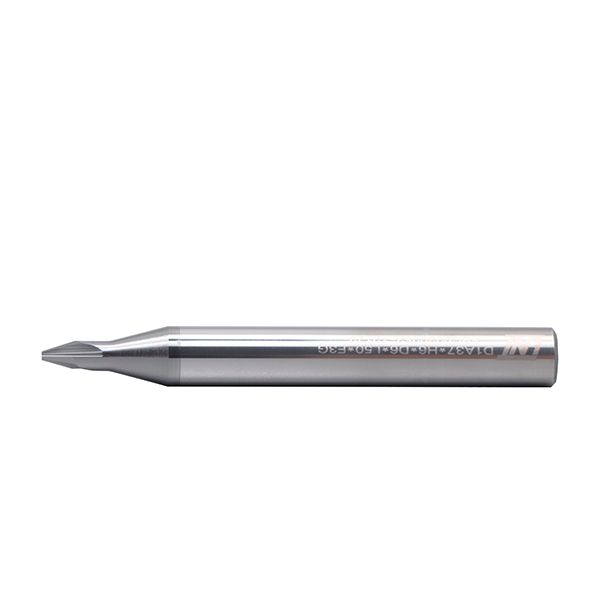

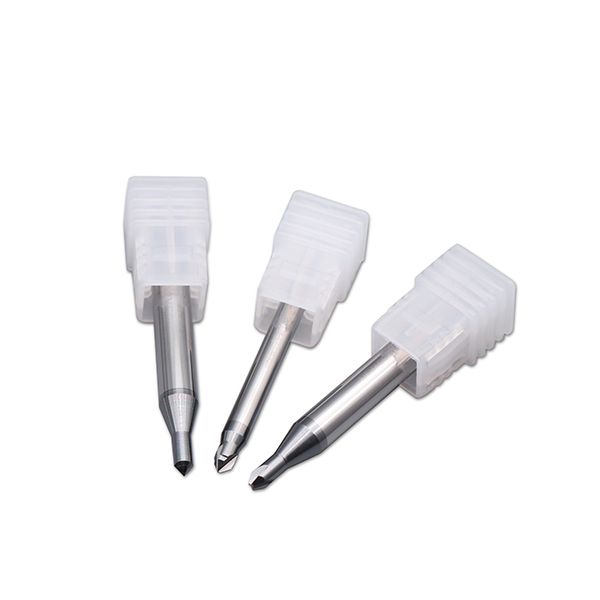

V-образная концевая фреза (с фаской, EMA18)
- Предназначена для снятия задней фаски, снятия фаски, снятия заусенцев и фрезерования V-образной канавки
- Конструкция радиусного наконечника обеспечивает повышенную прочность, превосходную производительность, чистоту поверхности и отличное удаление стружки
- Твердосплавная фреза с фаской 30°/40°/60°/90°/120°
Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC40/46/56/65 |
| Угол наклона спирали | 35°/36°/37°/90° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Твердосплавная V-образная концевая фреза с фаской (UNT-EMA18）
| Угол наклона спирали | Диаметр резца | Радиус | Длина зубьев | Общая длина | Покрытие ALTiN/TiN |
Без покрытия | |
| A | +1° | D2 | R | L1 | L2 | UNT EDP# Нажмите, чтобы заказать | UNT EDP#Нажмите, чтобы заказать |
| -1° | |||||||
| 30° | 1/8 | .0050 | .218 | 1-1/2 | |||
| 1/8 | .0100 | .204 | 1-1/2 | ||||
| 1/8 | .0150 | .190 | 1-1/2 | ||||
| 3/16 | .0050 | .335 | 2 | ||||
| 3/16 | .0100 | .321 | 2 | ||||
| 1/4 | .0150 | .452 | 2-1/2 | ||||
| 1/4 | .0100 | .437 | 2-1/2 | ||||
| 40° | 1/8 | .0050 | .162 | 1-1/2 | |||
| 1/8 | .0100 | .152 | 1-1/2 | ||||
| 1/8 | .0150 | .142 | 1-1/2 | ||||
| 60° | 1/8 | .0050 | .103 | 1-1/2 | |||
| 1/8 | .0075 | .100 | 1-1/2 | ||||
| 1/8 | .0100 | .098 | 1-1/2 | ||||
| 1/8 | .0150 | .093 | 1-1/2 | ||||
| 1/8 | .0200 | .088 | 1-1/2 | ||||
| 3/16 | .0050 | .157 | 2 | ||||
| 3/16 | .0100 | .152 | 2 | ||||
| 3/16 | .0150 | .147 | 2 | ||||
| 1/4 | .0050 | .211 | 2-1/2 | ||||
| 1/4 | .0100 | .206 | 2-1/2 | ||||
| 1/4 | .0150 | .201 | 2-1/2 | ||||
| 90° | 1/8 | .0050 | .060 | 1-1/2 | |||
| 1/8 | .0075 | .059 | 1-1/2 | ||||
| 1/8 | .0100 | .058 | 1-1/2 | ||||
| 1/8 | .0150 | .056 | 1-1/2 | ||||
| 1/8 | .0200 | .054 | 1-1/2 | ||||
| 3/16 | .0050 | .091 | 2 | ||||
| 3/16 | .0100 | .089 | 2 | ||||
| 3/16 | .0150 | .087 | 2 | ||||
| 1/4 | .0050 | .122 | 2-1/2 | ||||
| 1/4 | .0100 | .120 | 2-1/2 | ||||
| 1/4 | .0150 | .118 | 2-1/2 | ||||
| 120° | 1/8 | .0050 | .035 | 1-1/2 | |||
| 1/8 | .0100 | .034 | 1-1/2 | ||||
| • Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика. | |||||||
