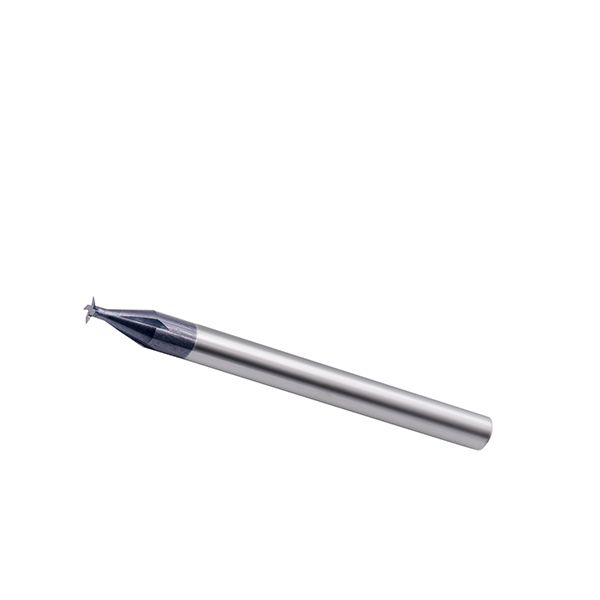

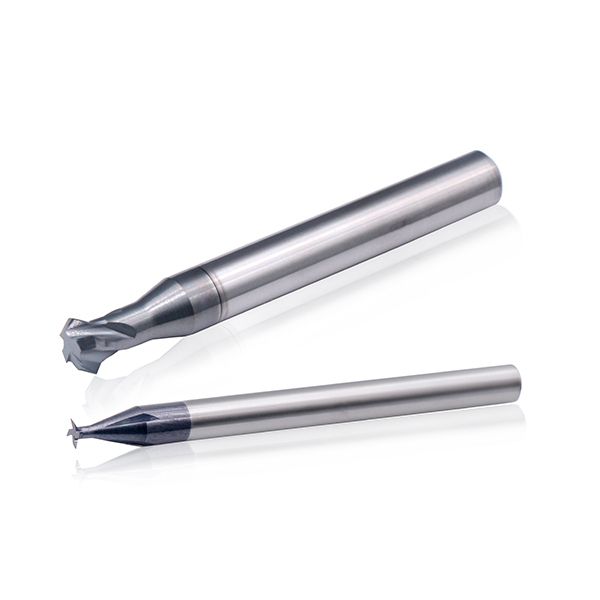

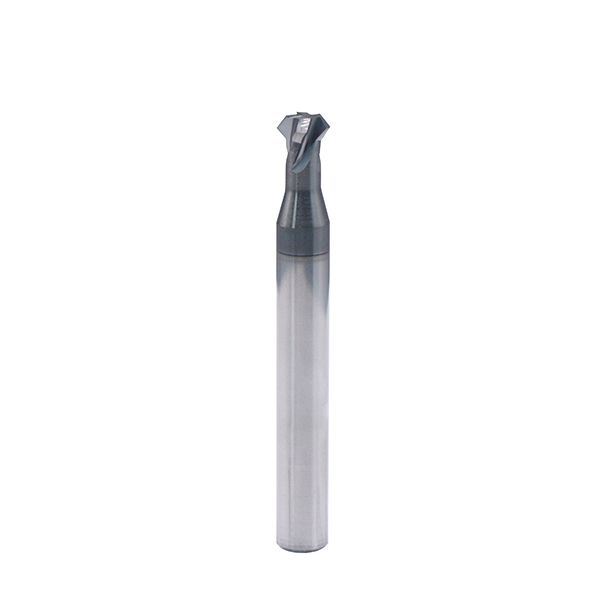

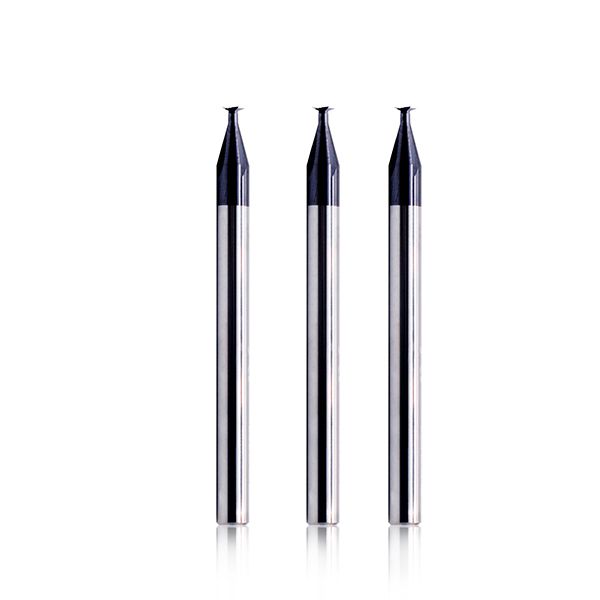

Фреза "Ласточкин Хвост" (серия EMA21)
- Оптимальное количество зубьев и специализированная внутренняя геометрия для закаленных сталей твердостью 45-68HRc
- Предназначена для фрезерования радиуса на задней стороне заготовки
- Радиус угла для повышения прочности
- Предлагается с острым углом, радиусом .005" или .010"
- Доступна в коротком, стандартном и удлиненном размерах

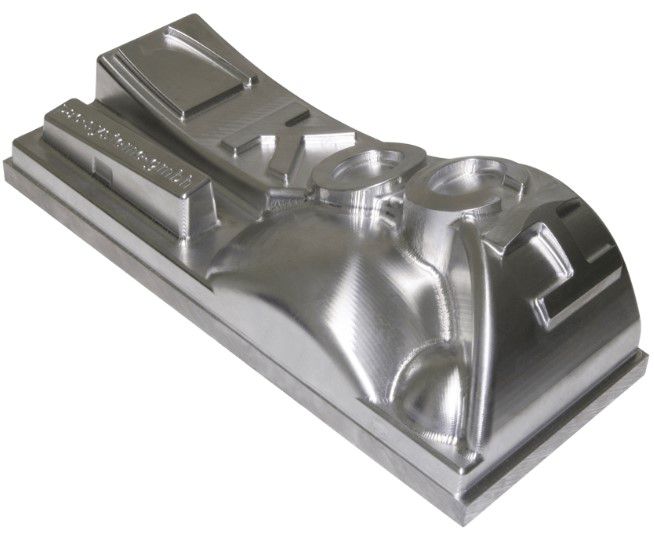

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiSiN /NaCO /DLC /Алмаз | HRC | HRC40/46/56/65 |
| Угол наклона спирали | 30°/45°/60°/90° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ | Допуск по диаметру резания | 0-0.030 |
Твердосплавная фреза для пазов типа "Ласточкин хвост" (UNT-EMA21)
| Радиус | Диаметр головки | Диаметр шейки | Длина шейки | Центр радиуса | Зубья | Диаметр хвостовика | Общая длина | Без покрытия | ALTiN/NANO | |||
| С покрытием | ||||||||||||
| R | +.0005" | D1 | +.000" | L3 | C | +.003" | D2 | L1 | UNT EDP# Нажмите, чтобы заказать | UNT EDP# Нажмите, чтобы заказать | ||
| -.0005" | -.002" | -.001" | ||||||||||
| 0.005 | 0.03 | 0.017 | 0.062 | 0.025 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.005 | 0.06 | 0.047 | 0.25 | 0.025 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.005 | 0.115 | 0.102 | 0.875 | 0.025 | 3 | 1/8 | 2 | | |
|||
| 0.008 | 0.075 | 0.056 | 0.312 | 0.028 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.01 | 0.045 | 0.022 | 0.078 | 0.03 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.01 | 0.075 | 0.052 | 0.281 | 0.03 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.012 | 0.075 | 0.048 | 0.25 | 0.032 | 3 | 1/8 | 1—1/2 | | |
|||
| .015(1/64) | 0.06 | 0.027 | 0.093 | 0.035 | 3 | 1/8 | 1—1/2 | | |
|||
| .015(1/64) | 0.09 | 0.057 | 0.312 | 0.035 | 3 | 1/8 | 1—1/2 | | |
|||
| .015(1/64) | 0.187 | 0.13 | 1 | 0.077 | 3 | 3/16 | 2—1/2 | | |
|||
| 0.02 | 0.075 | 0.032 | 0.109 | 0.04 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.02 | 0.115 | 0.072 | 0.375 | 0.04 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.02 | 0.187 | 0.12 | 0.5 | 0.082 | 3 | 3/16 | 2 | | |
|||
| 0.022 | 0.187 | 0.116 | 0.5 | 0.084 | 3 | 3/16 | 2 | | |
|||
| 0.025 | 0.09 | 0.037 | 0.125 | 0.055 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.025 | 0.187 | 0.11 | 0.5 | 0.087 | 3 | 3/16 | 2 | | |
|||
| 0.027 | 0.187 | 0.106 | 0.5 | 0.089 | 3 | 3/16 | 2 | | |
|||
| 0.03 | 0.115 | 0.052 | 0.187 | 0.06 | 3 | 1/8 | 1—1/2 | | |
|||
| 0.03 | 0.187 | 0.1 | 0.5 | 0.092 | 3 | 3/16 | 2 | | |
|||
| 0.03 | 0.187 | 0.1 | 1 | 0.092 | 3 | 3/16 | 2—1/2 | | |
|||
| .031(1/32) | 0.115 | 0.05 | 0.156 | 0.061 | 3 | 1/8 | 1—1/2 | | |
|||
| .031(1/32) | 0.187 | 0.098 | 1 | 0.093 | 3 | 3/16 | 2—1/2 | | |
|||
| 0.035 | 0.25 | 0.153 | 0.5 | 0.097 | 3 | 1/4 | 2—1/2 | | |
|||
| .039(1mm) | 0.25 | 0.145 | 0.5 | 0.101 | 3 | 1/4 | 2—1/2 | | |
|||
| .039(1mm) | 0.25 | 0.145 | 1 | 0.101 | 3 | 1/4 | 2—1/2 | | |
|||
| 0.04 | 0.25 | 0.143 | 0.5 | 0.102 | 3 | 1/4 | 2—1/2 | | |
|||
| 0.045 | 0.25 | 0.133 | 0.5 | 0.107 | 3 | 1/4 | 2—1/2 | | |
|||
| .047(3/64) | 0.25 | 0.128 | 0.625 | 0.109 | 3 | 1/4 | 2—1/2 | | |
|||
| .047(3/64) | 0.25 | 0.128 | 1.25 | 0.109 | 3 | 1/4 | 3 | | |
|||
