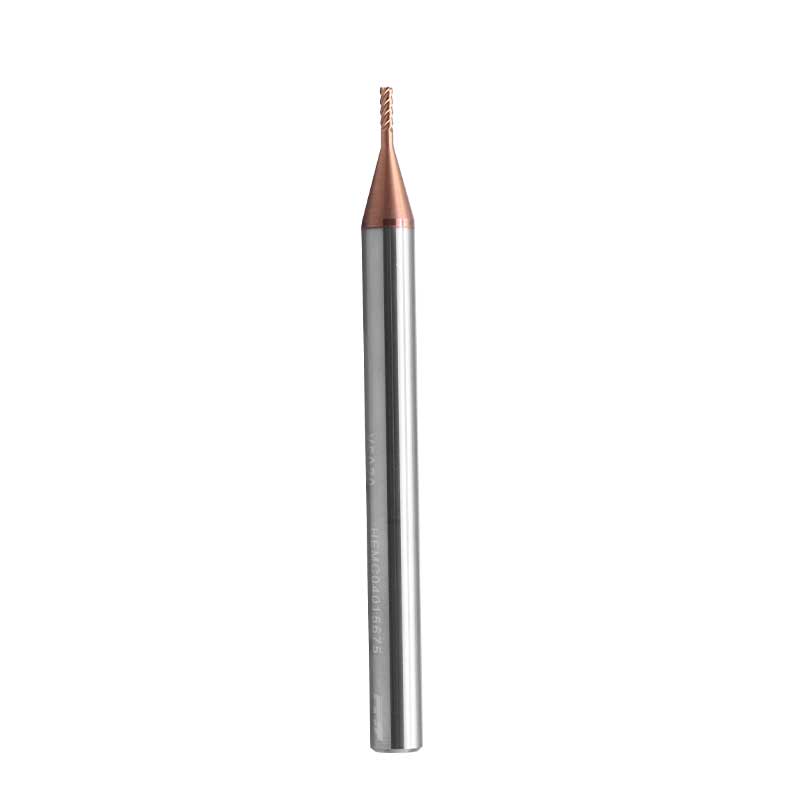

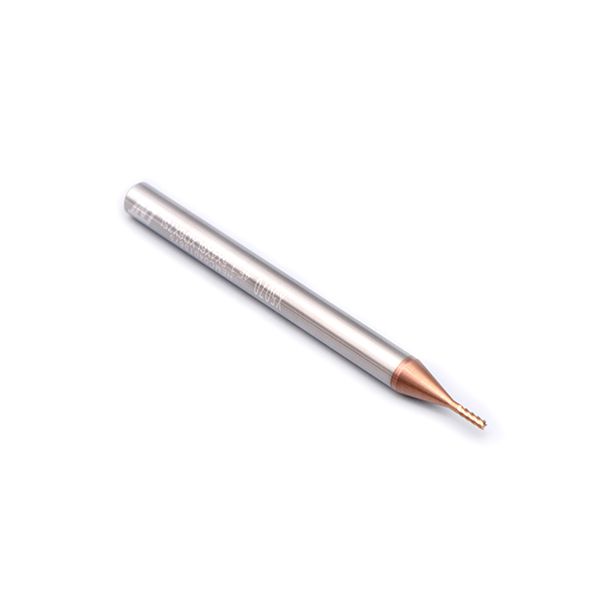

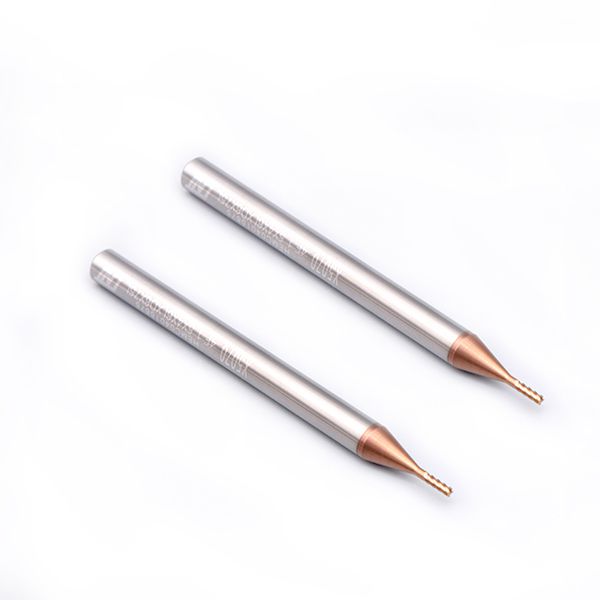

Концевая фреза по металлу (2 зубца, EMC01 X5070)
- Предназначена для обработки инструментальной стали, легированной стали, литьевой стали и других материалов с твердостью до HRC70
- Покрытие Oerlikon Balzers обладает превосходной твердостью и термостойкостью
- Увеличение скорости подачи

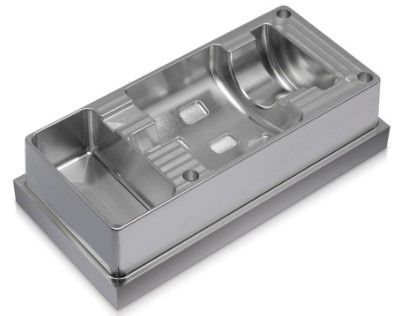

Применение
Спецификации
| Покрытие | AITISIN | HRC | HRC50/65/70 |
| Угол наклона спирали | 45° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный Стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |
Твердосплавная концевая фреза по металлу с 2 зубцами, X5070（UNT-EMC01）

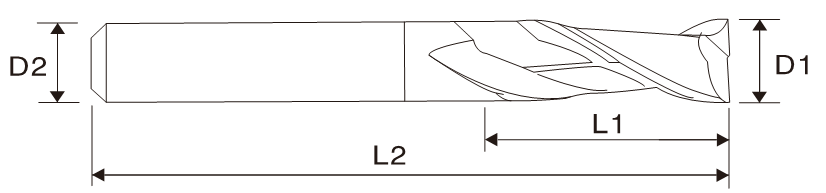

| UNT EDP # Нажмите, чтобы заказать | Диаметр фрезы D1 |
Диаметр хвостовика D2 |
Длина зубьев L1 |
Рабочая длина L3 |
Общая длина L2 |
Зубья |
| EMC010024 | 0.2 | 4 | 0.4 | 0.4 | 50 | 2 |
| EMC010034 | 0.3 | 4 | 0.6 | 0.6 | 50 | 2 |
| EMC010044 | 0.4 | 4 | 0.8 | 0.8 | 50 | 2 |
| EMC010054 | 0.5 | 4 | 1 | 1 | 50 | 2 |
| EMC010064 | 0.6 | 4 | 1.2 | 1.2 | 50 | 2 |
| EMC010074 | 0.7 | 4 | 1.4 | 1.4 | 50 | 2 |
| EMC010084 | 0.8 | 4 | 1.6 | 1.6 | 50 | 2 |
| EMC010094 | 0.9 | 4 | 1.8 | 1.8 | 50 | 2 |
| EMC010104 | 1.0 | 4 | 2 | 3 | 50 | 2 |
| EMC010154 | 1.5 | 4 | 3 | 4 | 50 | 2 |
| EMC010204 | 2.0 | 4 | 4 | 6 | 50 | 2 |
| EMC010254 | 2.5 | 4 | 5 | 6 | 50 | 2 |
| EMC010304 | 3.0 | 4 | 6 | 8 | 50 | 2 |
| EMC010354 | 3.5 | 4 | 7 | 10 | 50 | 2 |
| EMC010404 | 4.0 | 4 | 8 | 11 | 50 | 2 |
| EMC010106 | 1.0 | 6 | 2 | 3 | 60 | 2 |
| EMC010156 | 1.5 | 6 | 3 | 4 | 60 | 2 |
| EMC010206 | 2.0 | 6 | 4 | 6 | 60 | 2 |
| EMC010256 | 2.5 | 6 | 5 | 6 | 60 | 2 |
| EMC010306 | 3.0 | 6 | 6 | 9 | 60 | 2 |
| EMC010356 | 3.5 | 6 | 7 | 10 | 60 | 2 |
| EMC010406 | 4.0 | 6 | 8 | 12 | 60 | 2 |
| EMC010450 | 4.5 | 6 | 9 | 13 | 60 | 2 |
| EMC010500 | 5.0 | 6 | 10 | 13 | 60 | 2 |
| EMC010550 | 5.5 | 6 | 11 | 16 | 60 | 2 |
| EMC010600 | 6.0 | 6 | 12 | 16 | 60 | 2 |
| EMC010650 | 6.5 | 8 | 14 | 20 | 60 | 2 |
| EMC010700 | 7.0 | 8 | 14 | 20 | 60 | 2 |
| EMC010750 | 7.5 | 8 | 15 | 20 | 60 | 2 |
| EMC010800 | 8.0 | 8 | 16 | 20 | 60 | 2 |
| EMC010850 | 8.5 | 10 | 17 | 25 | 75 | 2 |
| EMC010900 | 9.0 | 10 | 18 | 25 | 75 | 2 |
| EMC010950 | 9.5 | 10 | 19 | 25 | 75 | 2 |
| EMC011000 | 10.0 | 10 | 20 | 25 | 75 | 2 |
| EMC011050 | 10.5 | 12 | 21 | 30 | 75 | 2 |
| EMC011100 | 11.0 | 12 | 22 | 30 | 75 | 2 |
| EMC011200 | 12.0 | 12 | 24 | 30 | 75 | 2 |
| EMC011600 | 16.0 | 16 | 32 | 40 | 100 | 2 |
| EMC011800 | 18.0 | 18 | 36 | 40 | 100 | 2 |
| EMC012000 | 20.0 | 20 | 40 | 45 | 100 | 2 |
• Концевые фрезы или любые другие фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
