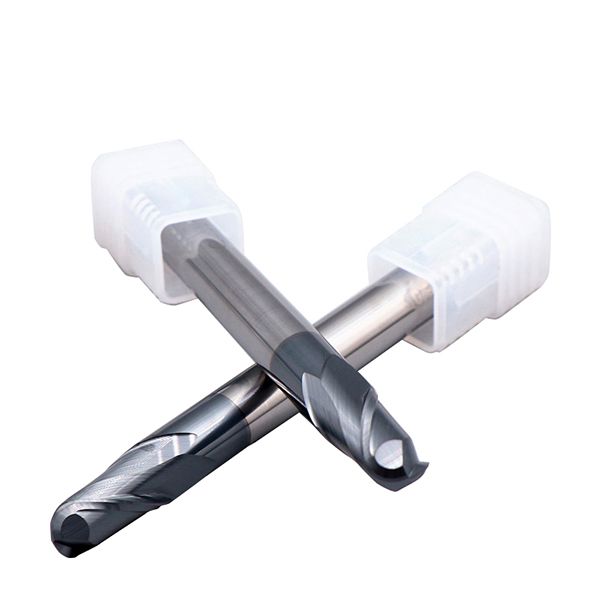

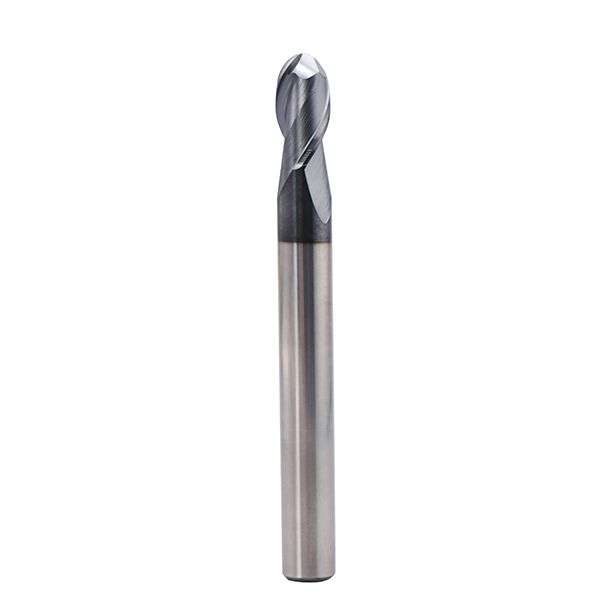

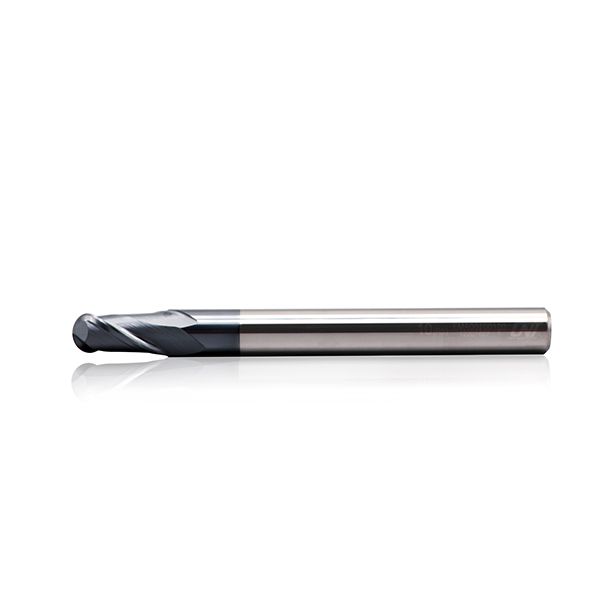

Сферическая концевая фреза ( два зубья, спираль 37°, удлинённая, EMA06)
- 4 зубья, переменная конструкция спирали (приблизительно 37°) для улучшенной прорезки и черновой обработки
- Покрытие Oerlikon Balzers обеспечивает превосходную твердость и высокую производительность
- Диаметр резца до 0,01 мм
- Используется для профильного фрезерования и долбежки
- Конструкция фаски для легкой установки

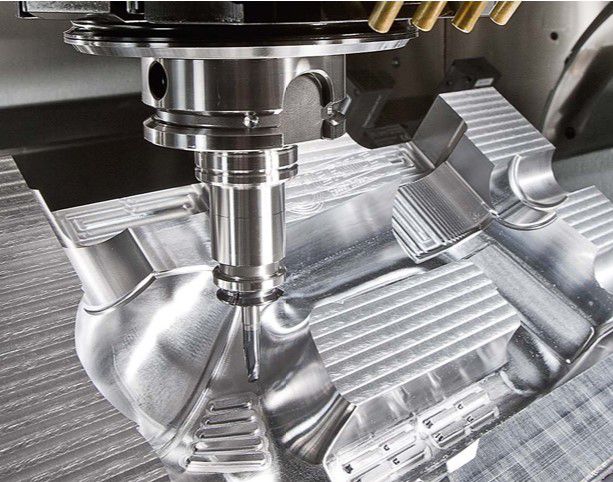

Применение
Спецификации
| Покрытие | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Угол наклона спирали | 35°/36°/37° | Хвостовик | Цилиндрический H6 |
| Материал | Твердосплавный стержень IMC™ UMG | Допуск по диаметру резания | 0-0.030 |

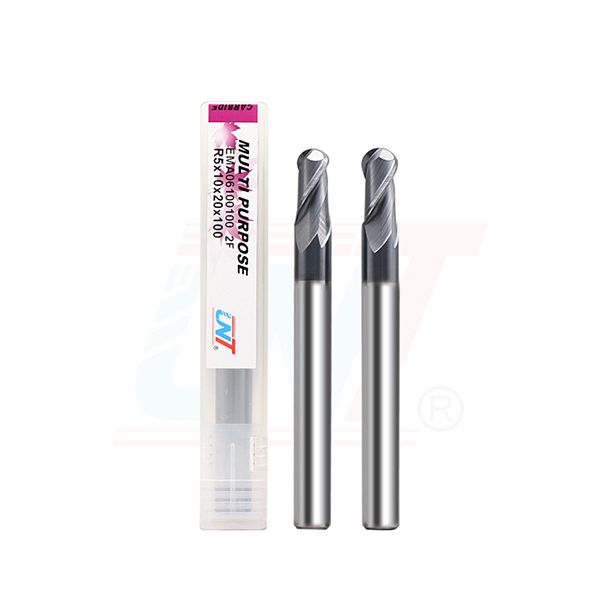

Твердосплавная, 2-зубчатая шаровая концевая фреза, удлиненная, для копировального фрезерования (UNT-EMA06)

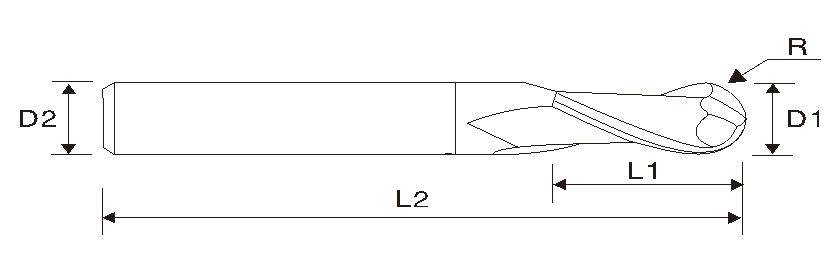

| UNT EDP # Нажмите, чтобы заказать | Радиус R |
Диаметр фрезы D1 |
Диаметр хвостовика D2 |
Длина зубьев L1 |
Общая длина L2 |
Зубья |
| EMA06010075 | R0.5 | 1.0 | 4 | 2 | 75 | 2 |
| EMA06015075 | R0.75 | 1.5 | 4 | 3 | 75 | 2 |
| EMA06020075 | R1.0 | 2.0 | 4 | 4 | 75 | 2 |
| EMA06025075 | R1.25 | 2.5 | 4 | 5 | 75 | 2 |
| EMA06033075 | R1.5 | 3.0 | 3 | 6 | 75 | 2 |
| EMA06030075 | R1.5 | 3.0 | 4 | 6 | 75 | 2 |
| EMA06040075 | R2.0 | 4.0 | 4 | 8 | 100 | 2 |
| EMA06040100 | R2.0 | 4.0 | 4 | 8 | 75 | 2 |
| EMA060100756 | R0.5 | 1.0 | 6 | 2 | 75 | 2 |
| EMA060150756 | R0.75 | 1.5 | 6 | 3 | 75 | 2 |
| EMA060200756 | R1.0 | 2.0 | 6 | 4 | 75 | 2 |
| EMA060300756 | R1.25 | 3.0 | 6 | 6 | 75 | 2 |
| EMA060400756 | R1.5 | 4.0 | 6 | 8 | 75 | 2 |
| EMA060401006 | R2.0 | 4.0 | 6 | 8 | 100 | 2 |
| EMA06050100 | R2.0 | 5.0 | 6 | 10 | 100 | 2 |
| EMA06060075 | R2.5 | 6.0 | 6 | 12 | 75 | 2 |
| EMA06060100 | R3.0 | 6.0 | 6 | 12 | 100 | 2 |
| EMA06080075 | R3.0 | 8.0 | 8 | 16 | 75 | 2 |
| EMA06080100 | R4.0 | 8.0 | 8 | 16 | 100 | 2 |
| EMA06100100 | R4.0 | 10.0 | 10 | 20 | 100 | 2 |
| EMA06120100 | R5.0 | 12.0 | 12 | 24 | 100 | 2 |
| EMA06060150 | R6.0 | 6.0 | 6 | 12 | 150 | 2 |
| EMA06080150 | R3.0 | 8.0 | 8 | 16 | 150 | 2 |
| EMA06100150 | R4.0 | 10.0 | 10 | 20 | 150 | 2 |
| EMA06120150 | R5.0 | 12.0 | 12 | 24 | 150 | 2 |
| EMA06160150 | R6.0 | 16.0 | 16 | 32 | 150 | 2 |
| EMA06200150 | R8.0 | 20.0 | 20 | 40 | 150 | 2 |
• Концевые фрезы нестандартных размеров или спецификаций могут быть изготовлены по индивидуальному заказу в соответствии с потребностями заказчика.
